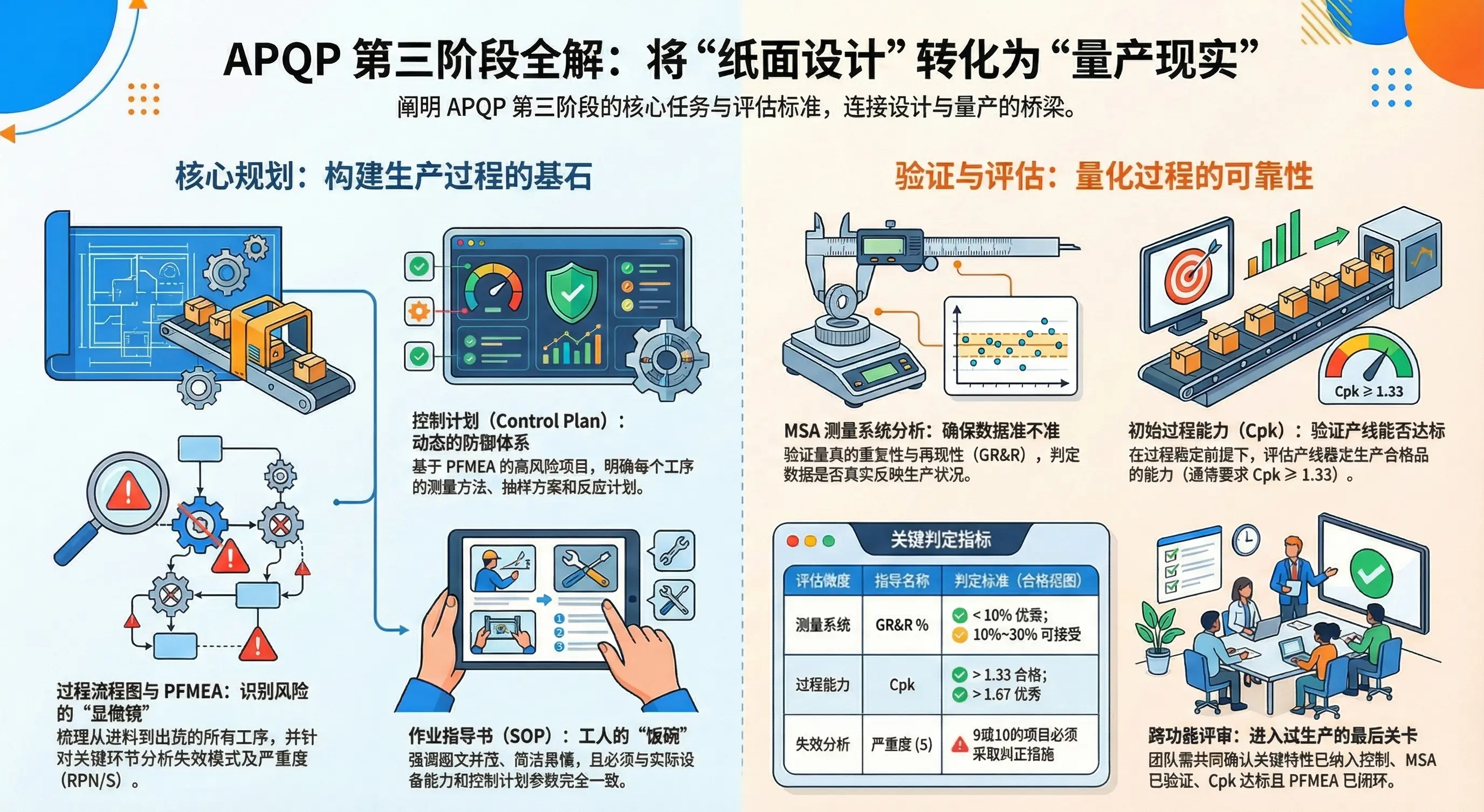

APQP 第三阶段：过程设计开发
写在前面
APQP（Advanced Product Quality Planning，高级产品质量策划）分为五个阶段，今天我们重点来聊第三阶段——过程设计开发。
如果说第一阶段是”定方向”，第二阶段是”画图纸”，那么第三阶段就是”把图纸变成能用的生产线”的关键一步。
这也是整个APQP流程中，最容易踩坑、返工最多的阶段。
一、为什么说第三阶段是”最难”的？
做过制造业的朋友大多有一个共识：APQP五个阶段里，第三阶段（过程设计开发）和第四阶段（产品与过程验证）出问题最多。
原因很现实：
- 图纸上的设计和工厂里的现实之间，隔着十万八千里
- 设备能不能达到工艺参数要求？
- 工装夹具设计合不合理？
- 操作工人的技能培训跟上了吗？
- 测量系统（MSA）有没有经过验证？
这些问题，在第二阶段的”纸面评审”里往往是看不到的。
第三阶段的核心任务，就是把这些藏在纸面之下的工程问题全部挖出来，在量产之前解决掉。
二、第三阶段的输入与输出
做任何工作之前，先搞清楚”从哪里来，到哪里去”。
2.1 输入（Phase 2给了我们什么）
第三阶段的输入主要来自第二阶段，包括：
- 产品设计FMEA（DFMEA）
- 产品特殊特性清单
- 工程图纸和技术规格
- 材料规范
- 样件制造经验总结（如有）
简单说：第二阶段告诉我们”要做出什么样的产品”，第三阶段的任务是”用什么样的过程来保证做出它”。
2.2 输出（第三阶段要交出什么）
第三阶段的输出包括：
- 过程流程图（Process Flow Diagram）
- 过程FMEA（PFMEA）
- 控制计划（Control Plan）
- 作业指导书（SOP / Work Instructions）
- 量具/测量系统分析（MSA）
- 过程能力研究（Cp/Cpk 初始研究）
- PFMEA评审记录
- 过程参数表（如温度、压力、时间等核心参数）
这些输出，将直接输入到第四阶段的**试生产（Run at Rate）**中。
三、第三阶段的七大核心任务
任务一：绘制过程流程图
过程流程图是整个第三阶段的基础。
它用图形化的方式，把产品从进料到出货的每一步都梳理清楚。
为什么要画流程图？
很多工程师觉得这是”走形式”，但实际上，流程图的价值在于：
- 无遗漏：把所有工序都列出来，避免漏掉某些步骤
- 可视化：让跨部门团队对过程有一致的理解
- 找机会：在流程中发现改善和简化加工的机会
流程图的核心要素
每个工序框内，建议包含以下信息：
1 | 工序名称 |
一个简单的例子（汽车金属件喷涂）
进料检验 → 前处理（脱脂/水洗） → 干燥 → 底漆喷涂 → 底漆烘烤 → 面漆喷涂 → 面漆烘烤 → 最终检验 → 包装 → 出货
每一道工序，都需要明确：
- 谁来做？（操作工/自动化设备）
- 用什么做？（设备型号、工具）
- 怎么做？（作业方法）
- 控制什么？（关键参数）
- 怎么检验？（检验方法和标准）
任务二：编制过程FMEA（PFMEA）
PFMEA（Process Failure Mode and Effects Analysis，过程失效模式与影响分析）是第三阶段最核心、也是工作量最大的文件。
PFMEA解决什么问题？
“这道工序可能会出什么问题？出问题了会怎么影响产品？”
DFMEA vs PFMEA 的区别
很多人容易把设计FMEA和过程FMEA搞混。用一张表说清楚：
| 对比维度 | DFMEA（设计FMEA） | PFMEA（过程FMEA） |
|---|---|---|
| 分析对象 | 产品设计本身 | 制造/装配过程 |
| 关注重点 | 设计缺陷导致的失效 | 制造过程导致的失效 |
| 典型问题 | “这个壁厚会不会太薄？” | “这台设备的温度控制精度够不够？” |
| 回答的问题 | “产品设计会不会出问题？” | “生产过程会不会出问题？” |
| 牵头部门 | 设计工程 | 工艺/质量工程 |
PFMEA的核心结构
一份完整的PFMEA，通常包含以下字段：
1 | - 过程编号 |
RPN怎么用？
RPN是PFMEA最重要的输出指标之一。
RPN = S（严重度）× O（频度）× D（探测度）
RPN的取值范围是1到1000。
但需要特别说明的是：RPN只是一个参考工具，不是绝对标准。
在实际工作中，很多企业使用”严重度优先”原则：
- 严重度S为9或10的项目，无论RPN多少，都必须采取纠正措施
- RPN高（>100）的项目优先处理
- RPN低但S高的项目也要重视
PFMEA的常见误区
误区一：把所有工序都做FMEA
正确做法：只针对关键工序和已知风险高的工序做FMEA，不需要面面俱到。
误区二：RPN出来就结束了
正确做法：PFMEA是动态文件，推荐措施执行后需要重新评估RPN，确认改善效果。
误区三：PFMEA由工程师独自完成
正确做法：跨功能小组协作，包括工艺、质量、生产、设备、供应商各方。
任务三：制定控制计划（Control Plan）
控制计划我们在之前的文章里详细介绍过，这里重点说它在第三阶段中的作用。
第三阶段的控制计划有什么特点？
这个阶段编制的控制计划，是基于过程设计阶段的”规划版”，主要目的是：
- 识别每个工序需要控制的特性
- 定义测量方法和控制手段
- 明确抽样方案和反应计划
它需要和PFMEA联动：PFMEA高风险项目 → 控制计划重点控制项目。
控制计划的三个层级
在第三阶段过程中，控制计划可能经历多次迭代：
1 | 层级一：样件控制计划（Proto Control Plan） |
第三阶段完成时，量产控制计划应该已经过试生产验证并定稿。
任务四：作业指导书（SOP / Work Instructions）
作业指导书是第三阶段的重要输出之一，也是量产阶段操作工人的”饭碗”。
好的作业指导书应该包含什么？
一份合格的SOP，至少应该包含：
- 目的和适用范围
- 所需材料、设备和工装
- 过程参数（温度、压力、时间、速度等）
- 操作步骤（分步说明，每步一张图最好）
- 质量控制点（在哪里检、检什么）
- 注意事项（安全事项、常见问题）
- 版本号和生效日期
作业指导书的常见问题
问题一：写了没人看
原因：SOP写得太复杂，像技术报告，不像个操作手册。
解决：语言简洁，用图说话，不要用长段落。
问题二：写了用不上
原因：工艺参数和实际设备能力不匹配。
解决：SOP的编制必须结合现场实际，工程师”纸上谈兵”编出来的SOP往往是废纸。
问题三：版本混乱
原因：工艺变更了，但SOP没有同步更新。
解决：建立SOP版本控制机制，任何变更必须经过ECN（工程变更通知）流程。
附：作业指导书模板框架
1 | 【文件信息】 |
任务五：测量系统分析（MSA）
“你测出来的数，到底准不准？”
这是MSA要回答的核心问题。
什么是MSA？
MSA（Measurement Systems Analysis，测量系统分析），是验证测量过程是否可靠的一套分析方法。
MSA的核心指标：GR&R
GR&R = Gauge Repeatability and Reproducibility（量具重复性和再现性）
- Repeatability（重复性）：同一个人，用同一把尺，量同一个东西，量出来的一致性
- Reproducibility（再现性）：不同的人，用同一把尺，量同一个东西，量出来的一致性
GR&R的判定标准
| GR&R % of Tolerance | 判定 | 处理建议 |
|---|---|---|
| < 10% | 优秀 | 接受 |
| 10%~30% | 可接受 | 取决于应用场景 |
| > 30% | 不可接受 | 必须改进 |
MSA通常分析哪些量具？
- 卡尺、千分尺
- 高度尺
- 膜厚仪
- 量规（GO/NO GO）
- 色差仪
- 光泽仪
- 硬度计
MSA怎么做（极简版流程）
1 | 第一步：选择测量系统 |
任务六：初始过程能力研究（Cp/Cpk）
“这条生产线能不能稳定地生产出合格的产品？”
Cp和Cpk是衡量过程能力的两个关键指标。
Cp和Cpk的区别
- Cp（Process Capability）：过程能力指数，衡量过程的”潜力”
Cp = （上公差限 - 下公差限）/ 6σ
- Cpk（Process Capability Index）：过程能力指数（考虑偏移），衡量过程的”实际表现”
Cpk = min[(USL - μ)/3σ, (μ - LSL)/3σ]
一句话解释
1 | Cp 问的是：数据分布宽度 vs 公差宽度，我的能力够不够？ |
判定标准（参考）
| Cpk值 | 过程能力 | 建议行动 |
|---|---|---|
| Cpk > 1.67 | 优秀 | 追求零缺陷时继续改善 |
| 1.33 < Cpk ≤ 1.67 | 合格 | 保持当前控制 |
| 1.0 < Cpk ≤ 1.33 | 勉强 | 需要改善 |
| Cpk < 1.0 | 不足 | 必须立即改善 |
| Cpk < 0.67 | 严重不足 | 停产整改 |
注意事项
- Cp/Cpk分析需要在过程稳定（先满足SPC控制图判稳准则）的前提下进行
- 如果过程不稳定（失控），Cp/Cpk的数值没有意义，必须先解决异常原因
- 数据量建议至少100个样本，数据太少结论不可靠
任务七：PFMEA和控制计划评审
第三阶段快结束时，必须对PFMEA和控制计划进行正式的跨功能评审。
评审要点
PFMEA评审
- RPN高的项目是否有充分的纠正措施？
- 严重度S=9或10的项目是否都已处理？
- 措施是否已经执行并验证有效？
- 责任人和完成日期是否明确？
控制计划评审
- PFMEA识别的关键特性是否都体现在控制计划中？
- 测量系统（MSA）是否已经验证？
- 反应计划是否具体可执行？
- 控制计划是否与实际作业一致？
整体评审
- 过程流程图是否与实际作业一致？
- 作业指导书是否与过程参数一致？
- 团队成员是否都已理解并认可？
评审参与人员
建议包括：
- 项目工程师
- 工艺工程师
- 质量工程师
- 生产主管
- 设备工程师
- 顾客代表（如有要求）
四、第三阶段的节拍时间线（参考）
| 周次 | 核心任务 |
|---|---|
| 第1~2周 | 过程流程图编制，跨功能评审 |
| 第3~4周 | PFMEA编制（第一版），同步进行特殊特性识别 |
| 第5~6周 | 控制计划编制（样件版），作业指导书草稿 |
| 第7~8周 | 作业指导书评审定稿，过程参数确定 |
| 第9~10周 | MSA分析（Cpk研究），过程能力验证 |
| 第11~12周 | PFMEA和控制计划最终评审，提交第四阶段 |
注：实际周期取决于产品复杂度、团队规模和经验
五、第三阶段的常见问题与解答
Q1：PFMEA和控制计划谁先做？
A：通常PFMEA先开始，因为PFMEA识别出的高风险项目需要体现在控制计划中。但两者实际上是并行迭代的关系。
Q2：第三阶段和第四阶段的边界在哪里？
A：第三阶段完成以下条件后，可以进入第四阶段：
- PFMEA已完成并评审
- 控制计划（预生产版）已批准
- 作业指导书已培训到操作人员
- MSA已验证通过
- 初始Cpk达到要求（通常≥1.33）
Q3：如果初始Cpk达不到1.33怎么办？
A：Cpk不足时，首先用SPC控制图分析过程是否稳定：
- 过程不稳定 → 先解决异常原因，使过程受控
- 过程稳定但Cpk不足 → 分析偏移原因，调整工艺参数中心
Q4：过程FMEA需要更新吗？
A：PFMEA是动态文件。以下情况必须更新：
- 工艺参数发生变更
- 新增工序或删减工序
- 发生新的失效模式（现场反馈）
- 客户要求或标准更新
六、第三阶段的核心交付物检查清单
在进入第四阶段（试生产）之前，请确认以下文件已完成：
1 | □ 过程流程图（含跨功能评审签字） |
结语
第三阶段是APQP五个阶段中”工程量最大、跨部门协作最多、也是最考验团队执行力”的阶段。
这一阶段做扎实了，第四阶段的试生产就会顺畅很多；
这一阶段偷工减料，第四阶段和量产阶段一定会加倍还回来。
记住一个原则：越早发现问题，修复成本越低。
