EN 13501-1 建筑材料阻燃性能测试与分类技术指南：墙板与地板体系的深度解析

发表于 更新于 分类于 本文字数： 5.5k 阅读时长 ≈ 9 分钟

1. 欧标防火分类体系（Euroclass）综述

在欧盟建筑产品法规（CPR, EU 305/2011）的监管框架下，EN 13501-1（Euroclass 系统）是建筑材料进入欧洲市场的法定技术准绳。作为资深合规工程师，必须明确：该标准定义的是对火反应（Reaction to Fire），而非耐火性能（Fire Resistance）。前者评估材料在火灾初期的贡献（如引燃性、火焰蔓延、热释放），是获得 CE 标记及性能声明（DoP）的核心依据；后者（EN 13501-2）则关注构件在充分发展阶段的承载力、完整性与隔热性。

核心燃烧等级逻辑对比

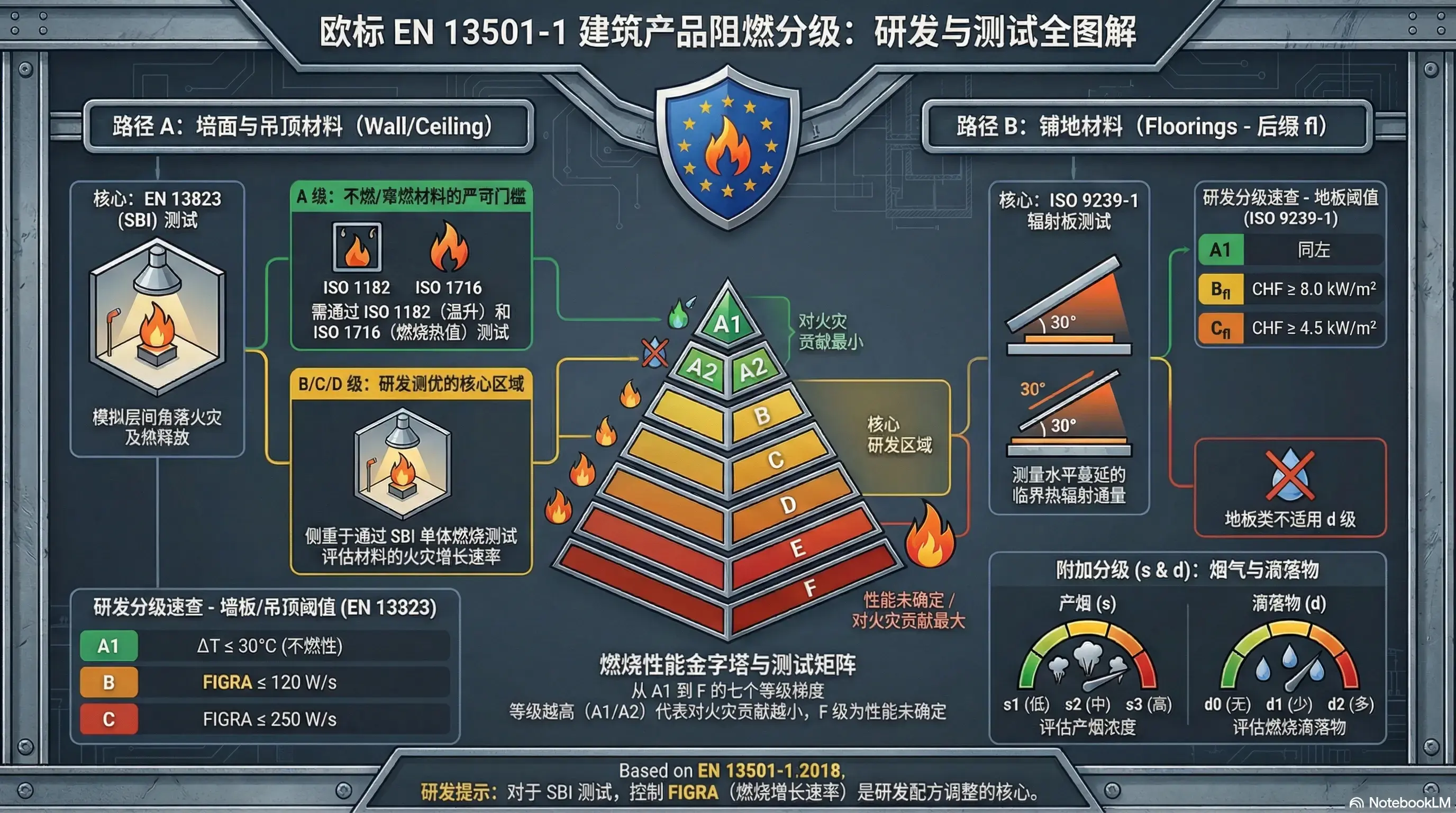

EN 13501-1 将建筑材料分为七个主要等级，反映其对火灾发展的潜在贡献度：

燃烧等级 性能定义 火灾初期表现与贡献度 典型材料示例
A1 不燃 (Non-combustible) 无任何贡献；不助燃，不发烟 混凝土、石材、矿棉量 <1% 的金属
A2 不燃 (Limited Combustibility) 极有限贡献；极低火灾载荷 带有少量有机涂层的金属板、石膏板
B 可燃 (极有限贡献) 贡献极小；有效延缓闪燃发生 阻燃处理后的高压层压板 (HPL)
C 可燃 (有限贡献) 较低火灾载荷；受火 10 分钟内贡献有限 阻燃木材、普通石膏板
D 可燃 (中等贡献) 显著火灾载荷；存在火势蔓延风险 未经处理的木材、部分塑料板
E 高度易燃 仅能在数秒内抵抗小火焰；极易点燃 某些高分子泡沫材料
F 未定级 未达到 E 级要求或未经测试 易燃且无数据的材料

工程师笔记——“免测”条款： 根据欧盟委员会决策，含有小于 1% 有机物含量的矿棉、玻璃、陶瓷及水泥制品，可无需测试直接判定为 A1 级。


应用领域分类后缀

  • 无后缀： 适用于墙板、吊顶及线性装饰材料。
  • fl (Floorings)： 地板体系。其受热机理主要源于上方烟气层的辐射热。
  • L (Linear)： 线性管道隔热产品（如管壳）。
  • ca (Cables)： 电线电缆（依据 EN 13501-6）。

2. 墙板与非铺地材料（Construction Products excluding Floorings）测试详解

墙板与吊顶在垂直或顶部安装环境下极易形成“烟囱效应”。因此，单体燃烧项（SBI, EN 13823）是研发的瓶颈。若横向火焰蔓延（LFS）触及试样边缘，产品将自动丧失 B/C 级认证资格，直接降为 D 级。

测试要求与样品规格矩阵

所有试样在测试前必须依据 BS EN 13238:2010 进行状态调节，在 $23 \pm 2^\circ\text{C}$、相对湿度 $50 \pm 5$%下直至达到恒重（每 24h 称重变化 <0.1%）。

目标等级 核心测试方法 (EN ISO) 判定关键指标与阈值 样品规格 (mm)
A1 1182 (不燃性) & 1716 (燃烧热) $\Delta T \leq 30^\circ\text{C}$; $\Delta m \leq 50%$; $t_{\text{f}} = 0$; $\text{PCS} \leq 2.0 \text{ MJ/kg}$ $\Phi 45 \times \text{H}50$ (圆柱)
A2 1182 (或 1716) & 13823 (SBI) $\Delta T \leq 50^\circ\text{C}$; $t_{\text{f}} \leq 20\text{s}$; $\text{FIGRA} \leq 120 \text{ W/s}$; $\text{THR}_{\text{600s}} \leq 7.5 \text{ MJ}$ SBI 翼片 (见下)
B 13823 (SBI) & 11925-2 (小火焰) $\text{FIGRA} \leq 120 \text{ W/s}$; $\text{LFS} < \text{边缘}$; $F_{\text{s}} \leq 150\text{mm}$ (30s 点火) 长 1000x1500; 短 495x1500
C 13823 (SBI) & 11925-2 $\text{FIGRA} \leq 250 \text{ W/s}$; $\text{THR}_{\text{600s}} \leq 15 \text{ MJ}$ 同上
D 13823 (SBI) & 11925-2 $\text{FIGRA} \leq 750 \text{ W/s}$; $F_{\text{s}} \leq 150\text{mm}$ (30s 点火) 同上
E 11925-2 $F_{\text{s}} \leq 150\text{mm}$ (15s 点火) 250 x 90

研发关键参数评估（“So What”分析）：

  • FIGRA (燃烧增长速率指数)： 瞬时热释放峰值与时间的比值。若材料在接触主火源后迅速分解产生可燃气，FIGRA 会瞬间超标。
  • LFS > edge： 即使热释放极低，只要火焰横向扫过 1000mm 的长翼边缘，B 级认证即宣告失败。

3. 地板及铺地材料（Floorings）测试体系解析

地板测试模拟的是典型的火势上方辐射场景，核心判定指标为临界辐射通量（CHF）。

地板分级测试要求

地板的B、C、$\text{D}_{\text{fl}}$ 级判定完全依赖于 EN ISO 9239-1。

目标等级 临界辐射通量 ($\text{CHF, kW/m}^2$) 产烟等级 $\text{s1}_{\text{fl}}$ 阈值 小火焰点火暴露时间
$\text{A2}_{\text{fl}}$ $\geq 8.0$ $\leq 750% \cdot \text{min}$ $\text{N/A}$
$\text{B}_{\text{fl}}$ $\geq 8.0$ $\leq 750% \cdot \text{min}$ $15\text{s}$ 点火 / $20\text{s}$ 观察
$\text{C}_{\text{fl}}$ $\geq 4.5$ $\leq 750% \cdot \text{min}$ $15\text{s}$ 点火 / $20\text{s}$ 观察
$\text{D}_{\text{fl}}$ $\geq 3.0$ 无限制 $15\text{s}$ 点火 / $20\text{s}$ 观察

技术差异点解析：

  1. 引燃严苛度： 地板$\text{B}_{\text{fl}}$ 仅需通过 15s 点火测试，而墙面 B 级需通过 30s 点火（且观察期长达 60s），这反映了垂直面火势蔓延的极高风险。
  2. 物理机理： 地板不进行滴落物（d 级）判定。因为熔融物掉落至地板表面后不具备引发下方二次火灾的动力学条件，故分类中仅保留产烟量（s1/s2）。

4. 关键评估指标的定量分析与判定标准

下表汇总了针对不同产品类型的定量判定阈值，是工程师在优化配方时的核心参考。

定量指标决策表（B-D 级及 L 后缀）

指标 墙板 B 级 墙板 C 级 墙板 D 级 线性管道 $A2_L/B_L$ 地板 $\text{B}_{\text{fl}}$
$\text{FIGRA}$ (W/s) $\leq 120$ $\leq 250$ $\leq 750$ $\leq 270$ $\text{N/A}$
$\text{THR}_{\text{600s}}$ (MJ) $\leq 7.5$ $\leq 15$ $\text{N/A}$ $\leq 7.5$ $\text{N/A}$
$\text{CHF}$ ($\text{kW/m}^2$) $\text{N/A}$ $\text{N/A}$ $\text{N/A}$ $\text{N/A}$ $\geq 8.0$
$\text{SMOGRA}$ ($\text{m}^2/\text{s}^2$) $\text{s1: } \leq 30$ $\text{s1: } \leq 30$ $\text{s2: } \leq 180$ $\text{s1: } \leq 105$ $\text{N/A}$
$\text{TSP}_{\text{600s}}$ ($\text{m}^2$) $\text{s1: } \leq 50$ $\text{s1: } \leq 50$ $\text{s2: } \leq 200$ $\text{s1: } \leq 250$ $\text{N/A}$

工程师特别提示：

  • L 后缀特异性： 线性管道产品的 FIGRA 和 SMOGRA 阈值设定显著宽于普通墙面板（如 $\text{C}_{\text{L}}$ 的 $\text{FIGRA}$ 限制为 $\leq 460 \text{ W/s}$。），这源于管道包裹安装时的热损失特性。
  • 热塑性退缩： PVC 或热塑性弹性体在受热时可能发生“收缩”从而逃离火源，这虽然在实验数据上表现较好，但在报告中必须记录物理形态变化，以确保其“最终应用（End-use）”的合规性。

总结

EN 13501-1 体系的严谨性在于其量化了火灾中材料的动态物理行为。对于工程师而言，理解 FIGRA 的瞬间脉冲和 LFS 的边缘控制，比单纯追求不燃性更为关键。持续关注 CPR 法规更新，并将“Field of Application”与材料配方优化深度结合，是提升产品国际信誉的唯一路径。

5. 与国标GB 8624 分级对比

1. 燃烧性能等级对应关系

GB 8624 将材料分为 A、B1、B2、B3 四个等级，这与 EN 13501-1 的 A1-F 级存在明确的映射关系：

GB 8624 等级 EN 13501-1 等级 燃烧性能性质 典型材料示例
A A1、A2 不燃材料 混凝土、岩棉、石膏板
B1 B、C 难燃材料 经过阻燃处理的木材、阻燃聚氨酯
B2 D、E 可燃材料 普通木材、部分塑料泡沫
B3 F 易燃材料 未经阻燃处理的易燃泡沫

2. 评价指标与测试方法对照

两个标准均基于以下核心测试项目，且判定参数（如放热速率、产烟量）基本同步：

  • A1/A 级（不燃）： 采用 EN ISO 1182（不燃性试验）或 EN ISO 1716（总燃烧热值试验）。要求总燃烧热值 $PCS \le 2.0 \text{ MJ/kg}$。
  • A2-D 级（难燃/可燃）： 核心测试为 EN 13823 (SBI)（单体燃烧试验）。
    • FIGRA（燃烧增长速率指数）：评价火灾蔓延速度。
    • THR$_{600s}$（600秒内总放热量）：评价火灾规模。
  • E-F 级： 采用 EN ISO 11925-2（小火焰冲击试验），主要观察点火后的火焰蔓延距离。

3. 附加分级要求（烟气、滴落物、毒性）

这是二者存在细微差别的地方。在 B1 和 B2 级中，必须附带以下子选项：

  • s (Smoke Production)： 产烟特性分级。
    • 分为 s1、s2、s3。s1 为产烟量最少。
  • d (Flaming Droplets/Particles)： 燃烧滴落物/微粒分级。
    • 分为 d0、d1、d2。d0 为无滴落物。
  • t (Toxicity)： 烟气毒性分级（GB 8624 特有要求）。
    • GB 8624 强制要求 B1 级和 B2 级建筑材料标明烟气毒性等级（t0、t1、t2）。
    • EN 13501-1 标准本身不包含毒性 $t$ 级的强制评价，通常由欧盟各成员国在具体建筑规范中另行规定。

4. 关键差异点总结

  1. 标准层级： GB 8624 属于强制性国家标准，在中国境内具有法律强制力；EN 13501-1 是欧盟统一的分类框架，具体应用需结合各国建规（如德国 DIN 4102 或英国 BS 476 的替代过程）。
  2. 毒性测试： GB 8624 将烟气毒性（依据 GB/T 20285 鼠法实验）作为 B1/B2 级的法定标注项，而 EN 13501-1 侧重于物理燃烧指标。
  3. 地铺材料与管道： 二者均对铺地材料（后缀 fl，如 $A2_{fl}$）和管状绝热材料（后缀 L，如 $B1_L$）有专门的子分级判定方法。
