高分子材料挤出成型工艺系统研发技术报告
1. 挤出成型工艺概述
挤出成型（Extrusion Molding）是高分子材料加工中应用最广、产量占比最大的连续化成型工艺。其基本原理为：物料在挤出机螺杆（或柱塞）的压力推动下，经历塑化熔融，通过特定形状的口模（Die）连续成型，最终获得恒定截面的型材。
1.1 工艺系统特征
- 生产连续性与高效率： 能够实现大批量自动化的型材生产。
- 制品几何特征： 适用于截面形状恒定的各类连续型材。
- 质量分布优异： 制品各向异性小，组织致密，尺寸稳定性高。
- 工艺适应性广： 除聚四氟乙烯（PTFE）外，几乎涵盖所有热塑性塑料；通过更换口模可灵活调节产品规格。
1.2 核心应用领域
- 塑料挤出： 涵盖管材、板/片材、薄膜、棒材及线缆包覆；同时用于物料的混炼、造粒、染色及共混改性。
- 橡胶压出： 生产胎面、内胎、胶管等空心或实心半成品。
- 挤出纺丝： 利用螺杆挤出进行熔融纺丝。
2. 适用原料及预处理工程规范
挤出工艺适用于绝大多数热塑性塑料（如 PE、PP、PVC、PA、PC、PET、ABS 等）及各类橡胶。对于超高分子量聚乙烯（UHMWPE）及聚四氟乙烯（PTFE），由于其极高熔体粘度，通常需采用柱塞式挤出机进行间歇或特殊连续成型。
2.1 关键水分控制指标
原料含水量是影响熔体流变行为及制品表观质量（如气泡、银丝）的关键因素。研发人员必须严格执行以下干燥规范：
| 塑料类别 | 典型代表材料 | 含水量控制限值 (百分比) | 备注 |
|---|---|---|---|
| 普通塑料 | PE、PP、PS 等 | ＜ 0.5% | 常规预热干燥 |
| 高温易水解塑料 | 尼龙 (PA)、涤纶 (PET)、聚碳酸酯 (PC) | ＜ 0.03% | 需采用真空干燥或除湿干燥 |
2.2 预处理方式
常用方式包括烘箱、烘房循环热风干燥。对于吸湿性极强的工程塑料，推荐使用真空干燥系统以确保含水量降至临界值以下。
3. 挤出设备系统核心构成
3.1 主机系统：螺杆与料筒的工程设计

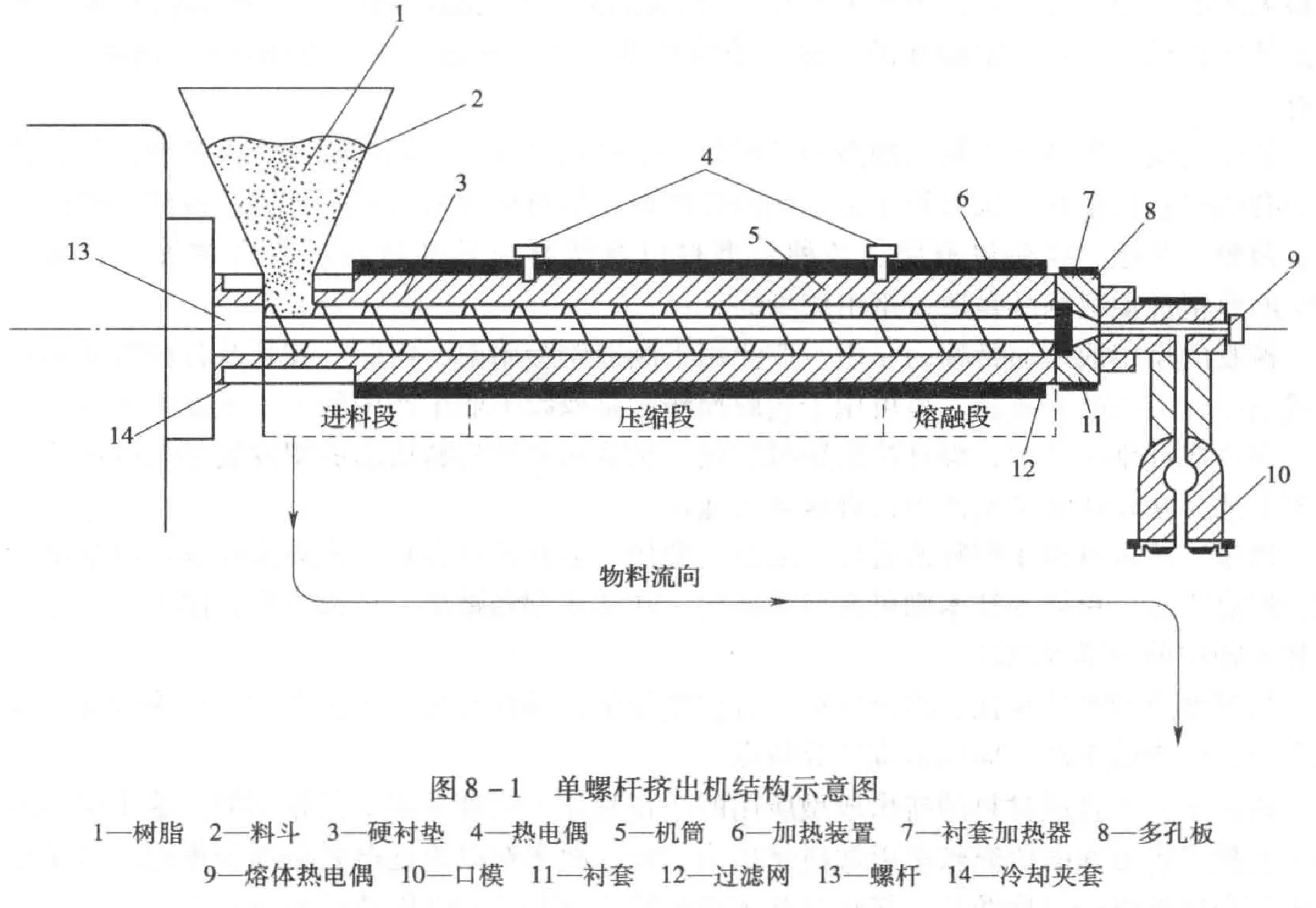

单螺杆挤出机由加料系统、料筒及螺杆构成。螺杆是实现物料输送、压缩与塑化的核心载体。
3.1.1 螺杆几何参数与逻辑分析
在研发设计中，必须精准核算以下参数：
- 螺杆直径 (Ds)： 决定生产能力，产量近似与 Ds² 成正比。
- 长径比 (L/Ds)： 衡量塑化效率的关键。标准范围为 15–25；对于硬质塑料或结晶型塑料要求较高，PVC 加工理想值通常为 24。
- 压缩比 (A)： 定义为第一螺槽与最后螺槽的容积比。一般取 2–5；PVC 专用螺杆通常设计为 (2.5–3.5):1 以确保足够的压缩致密性。
- 螺槽深度 (H)： 计量段深度影响剪切速率。设计逻辑遵循公式 H₃ = KD（K 值范围 0.02–0.06，直径小取大值）。H 越小，剪切热越高，塑化越均匀，但产量随之受限。
- 螺旋角 (θ)： 范围在 10–30° 之间。θ 增大提升产量但牺牲停留时间；通常取 17°41’（即螺距等于直径）平衡加工性与输送效率。
3.1.2 螺杆选型逻辑矩阵
| 螺杆结构类型 | 结构特征描述 | 选型建议与适用性 |
|---|---|---|
| 渐变型螺杆 | 螺槽深度在长距离内平缓变化 | 无定形塑料（如 PC、PVC）：其软化范围宽，需长压缩区进行热传递。 |
| 突变型螺杆 | 深度在 1~2 个螺距内发生剧变 | 结晶型塑料（如 PA、PP）：熔点窄且熔融后粘度突降，需快速压缩。 |
3.2 机头、口模与过滤系统
机头与口模执行四大功能：流向变换（螺旋向平直转变）、产生回压（促进塑化）、增加致密性及形状成型。
- 多孔板 (Breaker Plate)： 核心作用在于支撑过滤网，并将旋转流变为直线流。
- 过滤网： 滤除分解物、未熔杂质，提升熔体纯净度。
3.3 辅机系统与定型方案
- 管材/异型材： 采用定径套（利用内外压力差），配合真空定径或内压定径。
- 板、片材： 必须使用多辊压辊定型系统以确保平整度。
- 薄膜/线缆： 熔体粘度足以支撑形状，直接进行冷却定型。
4. 挤出过程物理化学行为分析
单螺杆挤出机的螺杆沿长度方向一般分为三段，各段的设计对应着高分子物料在挤出过程中的不同物理状态变化（固体输送、熔融输送、熔体输送）。其核心三段式原理如下：
4.1 加料段（固体输送区）
加料段靠近料斗一侧，其主要职能是对松散的固体物料（粒料或粉料）进行传热软化和向前输送，该段通常没有压缩作用。
- 工作原理：这一段的输送基于固体对固体的摩擦静力平衡理论。物料的向前运动依赖于物料与机筒、物料与螺杆之间的摩擦力差异。只有当物料与机筒内表面的摩擦力大于物料与螺杆表面的摩擦力时，物料才会被有效地向前推挤，否则会随螺杆一起原地打转。
- 工艺与设计控制：为了提高物料的轴向推进效率，通常要求螺杆表面光洁度极高，并可能在螺杆中心通冷却水以降低螺杆表面温度，从而减小物料与螺杆的摩擦力。该段的长度与塑料类型有关，例如结晶型塑料在达到熔点前难以压缩，因此加料段较长；而无定形塑料随温度升高形变增大，较早发生压缩，因此加料段相对较短。
4.2 压缩段（熔融区）
压缩段位于螺杆的中段，是物料发生相变的核心区域。在此段，物料继续吸热软化、熔融，直到最后完全塑化，且体积发生较大程度的压缩。
- 工作原理：随着塑料向前输送，螺杆螺槽深度逐渐变浅，加之机头产生的阻力，塑料逐渐被压实并形成高压。同时，在料筒外部加热器以及螺杆与料筒之间强烈的混合、剪切所产生的摩擦热共同作用下，塑料温度不断升高，物料经历大形变并逐步转变为黏流态（熔体）。
- 工艺与设计控制：压缩作用通常通过采用等距变深螺槽（最常用）或变距螺槽来实现。螺杆在此段的几何形态分为渐变型（适合无定形塑料，因为其玻璃化转变到黏流态的温度范围较宽，需要较长压缩段）和突变型（适合结晶型塑料，熔点窄，熔融后黏度突降，压缩段很短即可）。
4.3 均化段（计量段或熔体输送区）
均化段靠近机头口模一侧，其主要职能是将压缩段送来的已塑化熔体进一步搅拌均匀，并以定量、定压、定温的方式挤入机头，为最终的挤出成型创造条件。该段物料的熔融流动是主要的运动形式。
- 工作原理：该段通常设计为等距等深的浅槽螺纹。在浅螺槽和机头回压的共同作用下，熔体受到极强的剪切作用，使得各点温度分布更加均匀，混合更充分。
- 工艺与设计控制：为了维持较高且稳定的压力，以保持料流不发生波动，均化段必须具有足够的长度（通常占螺杆全长的20%～25%）。此外，均化段螺槽深度（H₃）的选择至关重要：减小深度会增大剪切速率，增加摩擦发热，有利于提高塑化质量，适合热稳定性好、黏度低的塑料（如PE、PA）；但对于热稳定性差的材料（如硬PVC），过强的内摩擦会导致过热分解或烧焦，因此必须选用较深的螺槽。
在这三个阶段的连续作用下，高分子材料在挤出机内部历经了温度、压力、黏度以及物理结构的动态变化，最终稳定地从机头挤出。在此阶段，物料表现为均一粘流体。其流动形式如下表所示：
| 流动形式 | 定义与成因 | 对产质量的影响 |
|---|---|---|
| 正流 (qv,D) | 螺杆旋转拖曳产生的流向口模的流动 | 决定产量的核心项，受 n 驱动 |
| 逆流 (qv,P) | 机头回压引起的反向流动 | 降低净产量，但提升塑化均匀度 |
| 环流 (qv,T) | 螺槽内垂直于螺棱的循环流动 | 提高物料的径向混合与热量交换 |
| 漏流 (qv,L) | 螺杆与料筒间隙引起的反轴向流动 | 损失产量，可能导致局部过热焦烧 |
4.5 生产能力定量计算
净产量 qV 的工程计算公式为： qV = qv,D - qv,P - qv,L = An - (B/η)ΔP 其中：
- A 仅与螺杆几何结构相关。
- B 涉及结构参数及流变特性。
- η 为熔体粘度，ΔP 为机头压力。
5. 单螺杆与双螺杆挤出机在研发中如何选择
在研发中选择单螺杆还是双螺杆挤出机，核心取决于您的研发目的——是为了进行“材料改性配方开发”还是为了“最终制品的成型工艺研究”。
以下是基于设备原理和特点的系统性选择指南：
5.1 单螺杆挤出机：适合“常规成型与挤出工艺研究”
单螺杆挤出机是目前生产中最常用、应用最广的挤出设备。
- 工作原理：单螺杆对物料的输送主要依靠物料与机筒/螺杆之间的摩擦和黏性拖曳，因此物料在机筒内的停留时间分布较宽。
- 优势与局限：它的优势在于设备结构简单、制造成本低、易操作、塑件截面恒定且质量稳定。其局限在于熔融效率相对较低，塑化和混合能力有限；虽然可以通过采用屏障型、销钉型等新型高效螺杆来促进混合，但改善程度依然有限。
- 研发适用场景：
- 适合用于已造粒配方材料的直接加工成型。
- 如果您的研发重点是开发具体形状的塑件（如管材、板材、异型材、薄膜、电线包层等），并探索成型阶段的温度、压力、挤出速率等工艺参数，单螺杆挤出机及其配套辅机是首选。
5.2 双螺杆挤出机：适合“材料共混、改性与反应挤出”
双螺杆挤出机克服了单螺杆的诸多限制，在材料改性研发领域占据绝对主导地位。
- 工作原理：双螺杆依靠螺杆的正位移强制输送作用，物料停留时间短且分布非常窄。
- 研发适用场景：由于其强制输送特性和强大的剪切力，它极其容易加入粉料、带状料及玻璃纤维等添加剂，且塑化混合非常充分。双螺杆挤出机又分为两种主要类型，其研发用途有显著差异：
- 同向旋转双螺杆（研发首选）：两根螺杆转向相同，物料在螺槽间呈倒“8”字形运动，啮合处螺纹速度方向相反，产生极高的剪切力并具备极佳的自洁作用（能刮去积料）。它能通过组合不同的螺纹块（输送）、捏合块（剪切）和齿形盘（混合）来增强混炼。广泛应用于聚合物共混、填充、增强改性以及反应挤出（REX）。反应挤出时，其长长径比和多个加料/排气口能有效控制反应时间、排脱副产物。
- 异向旋转双螺杆：两根螺杆转向相反，物料通道被堵死形成相互隔离的“C”形小室，混炼剪切作用较弱，且存在“压延效应”易磨损机筒，只能低速运转。主要凭借其优异的正向输送特性，用于PVC等热敏性塑料的型材挤出成型。
5.3 研发选择总结与特殊方案
- 选双螺杆：如果您当前的研发任务是开发新材料配方（如聚合物合金）、添加填料（玻纤/碳黑）制备复合材料、或者进行反应挤出（将合成与加工结合），务必选择啮合型同向旋转双螺杆挤出机。
- 选单螺杆：如果您是利用现成的原料颗粒，研发新管材、薄膜或异型材产品的截面设计与连续挤出成型工艺，请选择单螺杆挤出机。
- 串联式挤出（综合方案）：如果您遇到极难加工的材料，既需要强力混炼又需要稳定定型，可以考虑在研发线采用串联式挤出机。例如第一段采用双螺杆（或小直径高转速单螺杆）进行强力塑化和混炼升温，第二段串联一台大直径低速单螺杆进行冷却保温和稳压挤出。

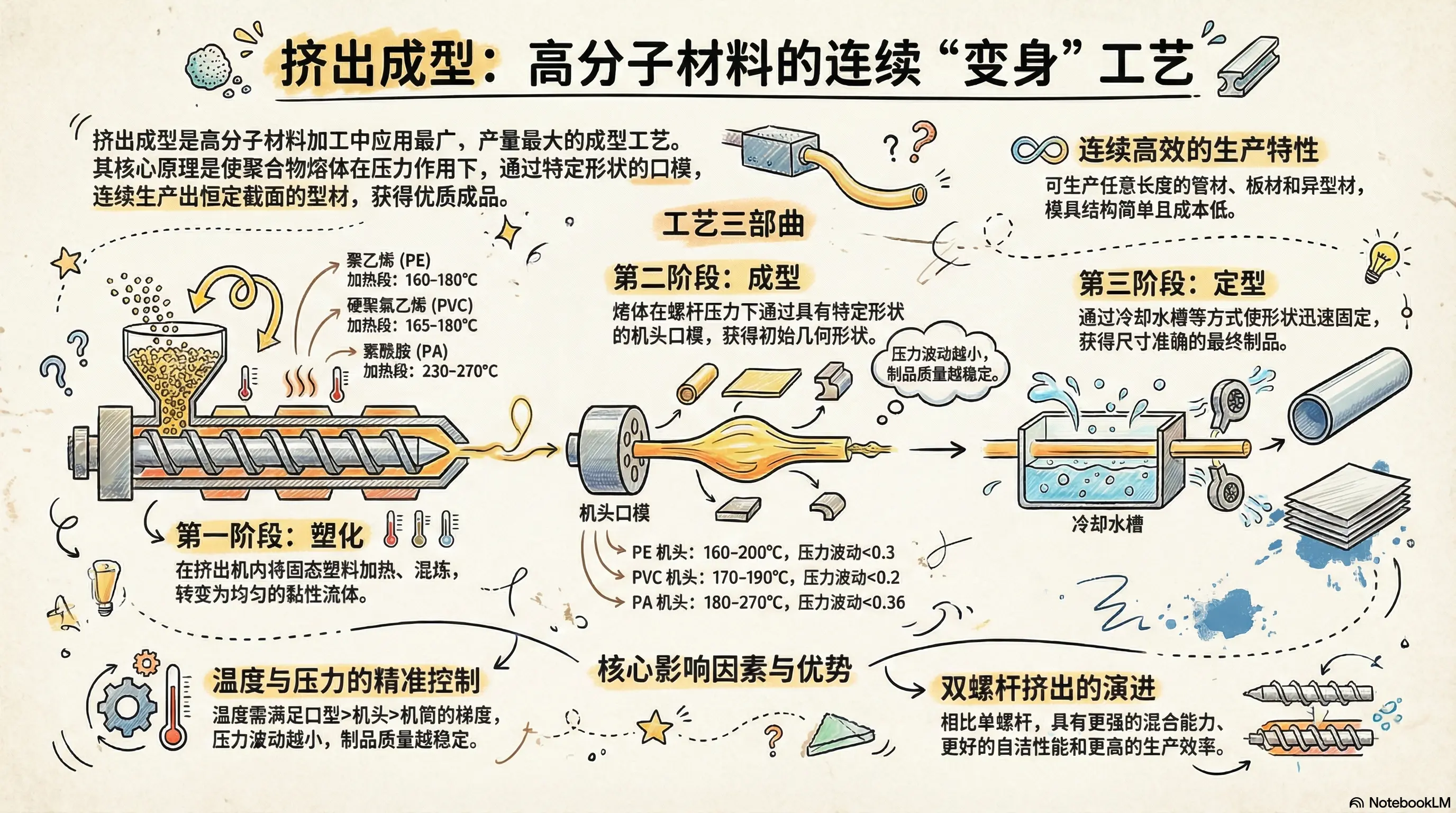

6. 挤出成型工艺路线
高分子材料的挤出成型是一个典型的高效、连续化加工过程。结合典型制品（如应用最广的塑料管材、异型材等），一份标准的挤出成型工艺路线及各节点的控制要点：
【原料】 ➜ 挤出机（塑化） ➜ 机头/口模（成型） ➜ 辅机系统（定型、冷却、牵引、切割/卷取） ➜ 【最终制品】
具体分解为以下五个核心工艺阶段：
第一阶段：原料准备
- 工艺动作：对粒状或粉状塑料原料进行预处理。主要包括去除塑料中的杂质，以及进行干燥处理以降低塑料中的水分，防止挤出时产生气泡或降解。
第二阶段：塑化与熔体输送（挤出机内部）
- 工艺动作：将预热好的原料加入料斗，物料进入挤出机料筒。在螺杆的旋转推挤下，物料沿加料段、压缩段、均化段向前流动。
- 物理变化：在料筒外部加热以及螺杆与料筒内表面强烈的剪切、摩擦热共同作用下，松散的固体塑料被压实，逐步软化、熔融，最终在均化段完全转变为温度均匀的黏流态（熔体）。
- 过滤稳压：塑化均匀的熔体在离开料筒末端时，需经过过滤网和多孔板（粗滤器），滤除杂质的同时将旋转的料流变为直线流动，并建立起必要的成型压力。
第三阶段：机头成型（赋予初始截面）
- 工艺动作：螺杆将塑料熔体定量、定压、定温地挤入机头。机头是成型的主要部件，决定了制品的几何截面。
- 以管材为例的流变过程：熔体进入机头后，经过分流器（分流梭）被分为若干支流，使料层变薄；随后在分流器支架后重新汇合，进入由管芯（成型内表面）和口模（成型外表面）构成的环形通道中，最终挤出机外，形成连续的管状料坯（管坯）。
第四阶段：定型与冷却（固化阶段）
- 工艺动作：由于刚挤出口模的热塑性料坯温度极高（可达180℃），为避免其在重力作用下变形，挤出制品的定型和冷却通常必须立即且同步进行。
- 定径/定型：料坯首先进入定径套（通过真空负压或管内通入压缩空气的正压），使其紧贴定径套内壁，以此来精确整饰塑件的外径或内径尺寸，获得光亮的表面。
- 冷却水槽：定型后的型材随之进入冷却水槽（采用水冷）。需要注意的是，冷却水流方向通常与挤出方向相反，以免骤冷引起突然收缩和内应力（硬质塑料需慢冷，软质或结晶型可快冷）。
第五阶段：牵引、切割与后处理
- 牵引拉伸：冷却槽后设有机动牵引装置（如履带或滚轮），以平滑无级变速的方式将管坯均匀引出。牵引速度必须与挤出速度紧密配合（通常牵引速度比挤出线速度快1%～10%），这不仅是为了克服摩擦力，更是为了消除“离模膨胀效应”，并通过拉伸来控制制品的最终壁厚和外径。
- 切割或卷取：
- 硬质制品（如硬管、板材、异型材）：由自动切割装置按要求切成规定长度，堆放待检。
- 软质制品（如软管、薄膜、单丝、电线电缆）：由卷取装置在保持恒定张力（线速度不变）的情况下绕制成卷。
- 后处理：对于部分要求尺寸稳定性高的制品，可能还需要在玻璃化转变温度和熔点（Tg～Tf）之间进行热定型处理，以解除大分子取向，减少热收缩率，消除残余内应力。
作为研发人员，在打通这条工艺路线时，初期的设备参数调试是关键，您需要重点监控和平衡的工艺条件包括：料筒各段与口模的温度梯度、螺杆转速与牵引速度的匹配比值，以及定径套的尺寸与真空度。
7 关键工艺参数控制与质量优化
- 温度 (T)： T 过高导致熔体强度下降，形状稳定性差；T 过低则粘度过高，易产生离模膨胀效应（Die Swell）且塑化不良。
- 转速 (n)： 产量与 n 成正比。增加转速可提升剪切热，但在高负载下需防范料筒压力异常。
- 压力 (P)： 机头压力 P 升高会略微降低净产量，但显著提升制品的密实度。
- 后期处理： 制品通常需在 Tg（玻璃化温度）与 Tf（熔融温度）之间进行热处理，以消除内应力，提高尺寸稳定性并降低热收缩率。
8. 特种挤出技术深度解析
8.1 橡胶压出工艺
橡胶挤出需严格防控焦烧。
- 热喂料挤出机： 需开炼机预热，L/D 为 4–6，A 较小（1.3–1.8）。
- 冷喂料挤出机： 直接喂入胶条，L/D 增至 8–20，功率需求是热喂料的 2–4 倍。
- 销钉式冷喂料挤出机： 通过销钉破坏层流，大幅提升混合效果与产量，是目前主流研发方向。
8.2 双螺杆挤出技术
双螺杆系统提供单螺杆无法企及的混合与反应条件：
- 输送原理： 依靠正位移输送，物料被封闭在相互隔离的C形小室中，停留时间分布（RTD）极窄。
- 压延效应： 异向旋转双螺杆在啮合处产生分离力，需关注其对机筒的磨损。
- 脱挥性能： 啮合处强剪切使表层不断更新，自洁性极佳。
8.3 反应挤出 (REX)
将挤出机作为化学反应器，完成聚合、接枝或受控降解。
- 设计要求： 必须具备极大的长径比以确保停留时间；要求极窄的停留时间分布 (RTD) 以防降解。
- 案例： TPU 连续化生产需精准控制温度梯度与强剪切输送。
8.4 多层共挤出与薄膜
多台挤出机共用复合模头。关键控制参数为：
- 吹胀比 (α)： 衡量横向拉伸。
- 牵引比 (β)： 衡量纵向拉伸，两者协同决定薄膜力学均衡性。
附表
挤出制品的离模膨胀
| 调整方向/工艺策略 | 原理/作用机制 | 具体操作与说明 |
|---|---|---|
| 提高成型温度 | 影响聚合物熔体的松弛过程与弹性恢复 | 适当提高温度可使聚合物大分子链的松弛较快，从而减小熔体脱离口模时的弹性恢复，有效降低挤出胀大比。 |
| 配合牵引与冷却 | 利用外部牵引拉伸与冷却收缩来抵消膨胀量 | 挤出物离开口模时一方面会因离模膨胀使尺寸变大，另一方面随后的牵引和冷却收缩会使截面积缩小。在实际生产中，常通过精细调节牵引速度来控制制品的最终尺寸。 |
| 控制剪切参数 | 减缓熔体在口模入口处产生的拉伸弹性形变 | 挤出胀大比与物料受到的剪切速率、剪切应力密切相关。加工时应选择适当的工艺参数（如调整转速）和设备运行状态，避免熔体受切应力作用产生过大的弹性形变。 |
| 口模尺寸经验补偿 | 通过模具设计与后续工艺相配合预留余量 | 由于挤出过程中的膨胀与收缩涉及流变因素较复杂，常凭经验解决。即在设计机头时将口模（如芯棒和环隙通道）的尺寸适度放大，成型时再通过调节牵引速度使挤出物达到产品要求的外径尺寸。 |
高分子材料挤出成型与螺杆选型参数表
| 材料名称 | 材料类型 | 推荐螺杆类型 | 螺杆长径比 (L/D) | 螺杆压缩比 (A) | 挤出成型温度 (°C) | 主要用途/制品 | 工艺特点 |
|---|---|---|---|---|---|---|---|
| 结晶型塑料 | 结晶型 | 突变型螺杆（等距不等深） | 15～25 | 2.0～5.0 | 取决于具体品种 | 管材、板材、棒材、片材、薄膜、纺丝等 | 加料段 $L_{1}$ 较长；压缩段 $L_{2}$ 很短（熔程窄，达到 $T_{m}$ 后粘度骤降） |
| 无定形塑料 | 无定形 | 渐变型螺杆（等距不等深） | 15～25 | 2.0～5.0 | 取决于具体品种 | 管材、板材、棒材、片材、薄膜等 | 加料段 $L_{1}$ 较短；压缩段 $L_{2}$ 较长（软化温度范围 $T_{f}$ 较宽） |
| 硬质PVC | 无定形/热敏性 | 渐变型螺杆（不适用混合型螺杆） | 20～25（理想值为24） | 2.0～3.0 | 通常较低以防分解 | 电线电缆、硬管 | 需严格控制温度防止分解，通常使用三段式渐变螺杆 |
| 软质PVC | 无定形/热敏性 | 渐变型螺杆 | 20～25 | 3.0～4.0 | 低于硬质PVC要求 | 电线电缆包复物 | 压缩比较硬质PVC高 |
| 改性塑料（填充、共混、增强） | 聚合物合金/复合材料 | 双螺杆挤出机（同向啮合型） | 通常要求较大（尤其反应挤出） | / | 取决于基材 | 塑化造粒、功能聚合物、聚合物合金 | 具有强输送、强制塑化、良好脱挥及窄停留时间分布特性 |
| 橡胶 | 橡胶/弹性体 | 冷喂料/热喂料挤出机螺杆（如销钉式） | 热喂料4～6；冷喂料8～20 | 热喂料1.3～1.8 | 70～80（热喂料前热炼至50～70） | 胎面、内胎、胶管、半成品 | 压出后需硫化；需控制剪切热防止焦烧；冷喂料功率为热喂料2-4倍 |
| 热塑性聚酯弹性体（Hytrel 5556） | 热塑性弹性体 (TPE) | 单/双螺杆挤出机 | / | / | 取决于加工阶段 | 车用油管、软管 | 属易水解材料，水分需低于0.03%，必须进行严格干燥 |
