ISO 4892 塑料实验室光源暴露试验标准系统梳理与应用分析

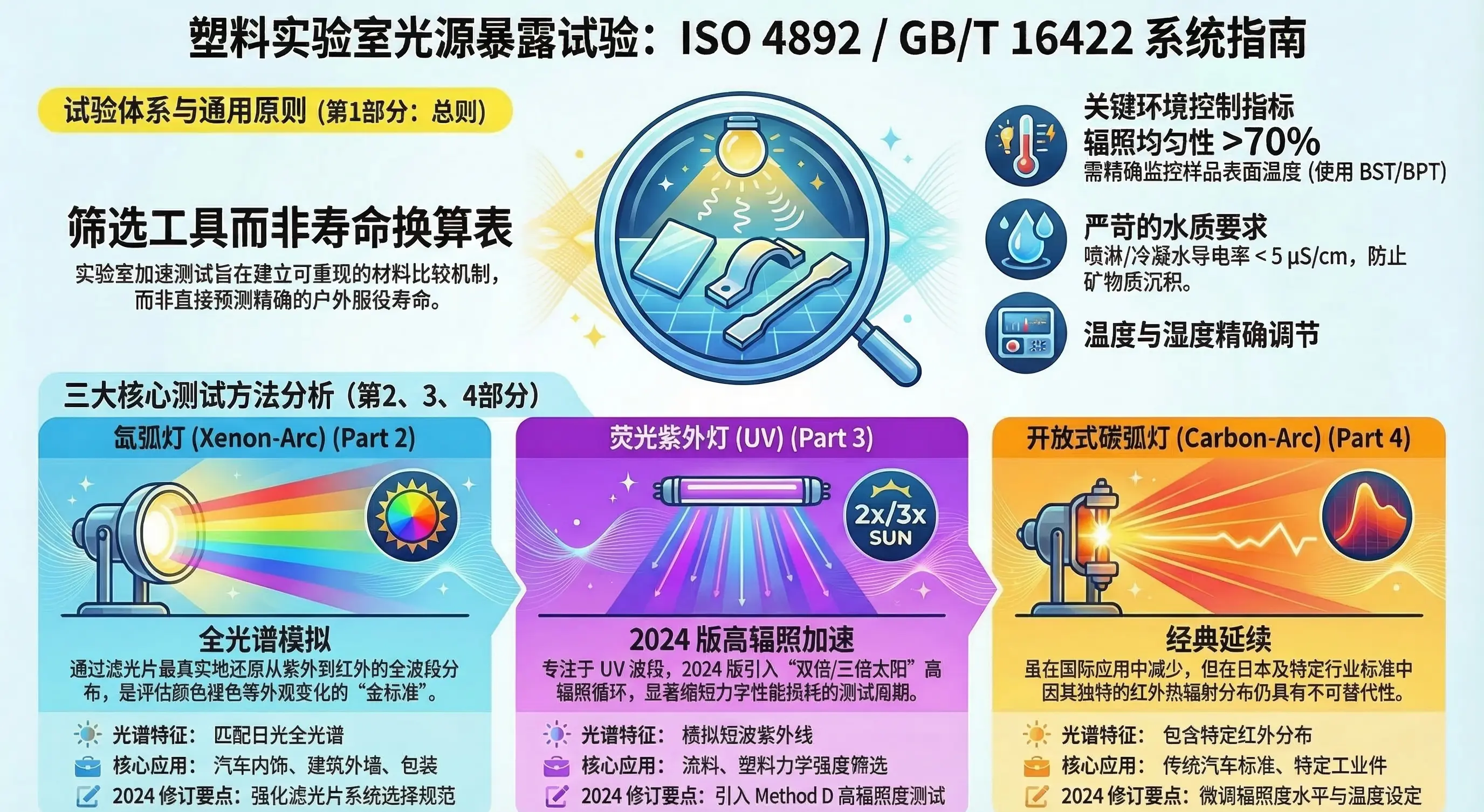

1. 标准概述
ISO 4892 是由国际标准化组织（ISO）制定的针对塑料及高分子材料的权威实验室加速老化测试标准框架。由于自然气候老化试验周期长、环境变量不可控，该标准通过在实验室内受控地模拟太阳辐射、温度波动和水分侵蚀，帮助研究人员在较短时间内识别聚合物配方中的薄弱环节。该标准对应中国的国家标准是 GB/T 16422 系列，在全球多边贸易和质量认证中具有极高的认可度。
ISO 4892 体系包含四个主要部分：
- 第1部分 (ISO 4892-1)：通用指导原则。
- 第2部分 (ISO 4892-2)：氙弧灯（Xenon-arc lamps）测试方法。
- 第3部分 (ISO 4892-3)：荧光紫外灯（Fluorescent UV lamps）测试方法。
- 第4部分 (ISO 4892-4)：开放式碳弧灯（Open-flame carbon-arc lamps）测试方法。
2. 标准详细细节及每种测试方法分析
2.1 ISO 4892-1：总则与科学准则
本部分定义了实验室光源暴露试验的顶层框架和设备要求。
- 核心理念：标准明确指出，实验室暴露试验不能完全再现实际使用条件，它主要作为一种性能筛选、质量控制和对比测试工具，不应直接套用“通用加速因子”来折算户外实际寿命（例如“几小时等于户外几年”是无效的）。
- 设备参数控制：要求对试样表面的辐照度进行精确控制（均匀度至少达到最大值的70%以上）；并规范了黑色标准温度计（BST）和黑板温度计（BPT）等表面温度传感器的使用，以准确控制热量。
- 水质控制：模拟降雨或冷凝的水质必须极高，电导率要求通常在 $<5 \mu S/cm$，二氧化硅含量需极低，以防在试样表面形成矿物质沉积干扰实验。
2.2 ISO 4892-2：氙弧灯老化测试
氙弧灯被公认为模拟全光谱自然光老化最有效的手段，其光谱分布在紫外（UV）、可见光到红外（IR）波段均与日光极其匹配。
- 滤光片系统：氙弧灯发出的原始光束含有到达不了地面的高能短波紫外线，必须通过滤光片修正。
- 日光滤光片 (Daylight)：模拟夏季正午直射阳光，滤除 <290 nm 辐射，适用于户外产品。近年修订中进一步细分为Type I（更接近自然日光）和Type II（传统滤光）。
- 窗玻璃滤光片 (Window Glass)：滤除 <310 nm 辐射，主要用于模拟室内或车内透过玻璃的阳光暴露。
- 典型循环：如方法A（户外模拟）中最经典的“102分钟干燥/18分钟喷水”循环，辐照度控制在 $0.51 W/(m^2 \cdot nm)$ @ 340nm，BST温度控制在 $65 \pm 3^\circ C$。
ISO 4892-2 提供了多种预定义的循环，其中最具代表性的是方法 A（日光过滤）和方法 B（窗玻璃过滤）。参数控制不仅涉及辐照度，还包括黑标准温度（BST）、黑板温度（BPT）、室内温度和相对湿度。
| 测试方法与应用场景 | 循环编号 | 暴露周期 (光照/水分) | 辐照度 (宽频 300-400nm / 窄频 340nm或420nm) | 黑标准温度 (BST) | 箱内空气温度 | 相对湿度 (RH) |
|---|---|---|---|---|---|---|
| 方法 A：日光滤光片 (模拟户外自然阳光老化) |
Cycle 1 | 102 分钟 干燥光照 18 分钟 光照+喷水 |
60±2 W/m2 0.51±0.02 W/(m2⋅nm) @340nm |
65±3∘C (干燥期) |
38±3∘C (干燥期) |
50±10% (干燥期) |
| 方法 B：窗玻璃滤光片 (模拟室内透过玻璃老化) |
Cycle 2 | 连续光照，干燥 (无水分介入) |
50±2 W/m2 1.10±0.02 W/(m2⋅nm) @420nm |
65±3∘C | 38±3∘C | 50±10% |
| Cycle 3 | 连续光照，干燥 (无水分介入) |
50±2 W/m2 1.10±0.02 W/(m2⋅nm) @420nm |
100±3∘C | 65±3∘C | 20±10% |

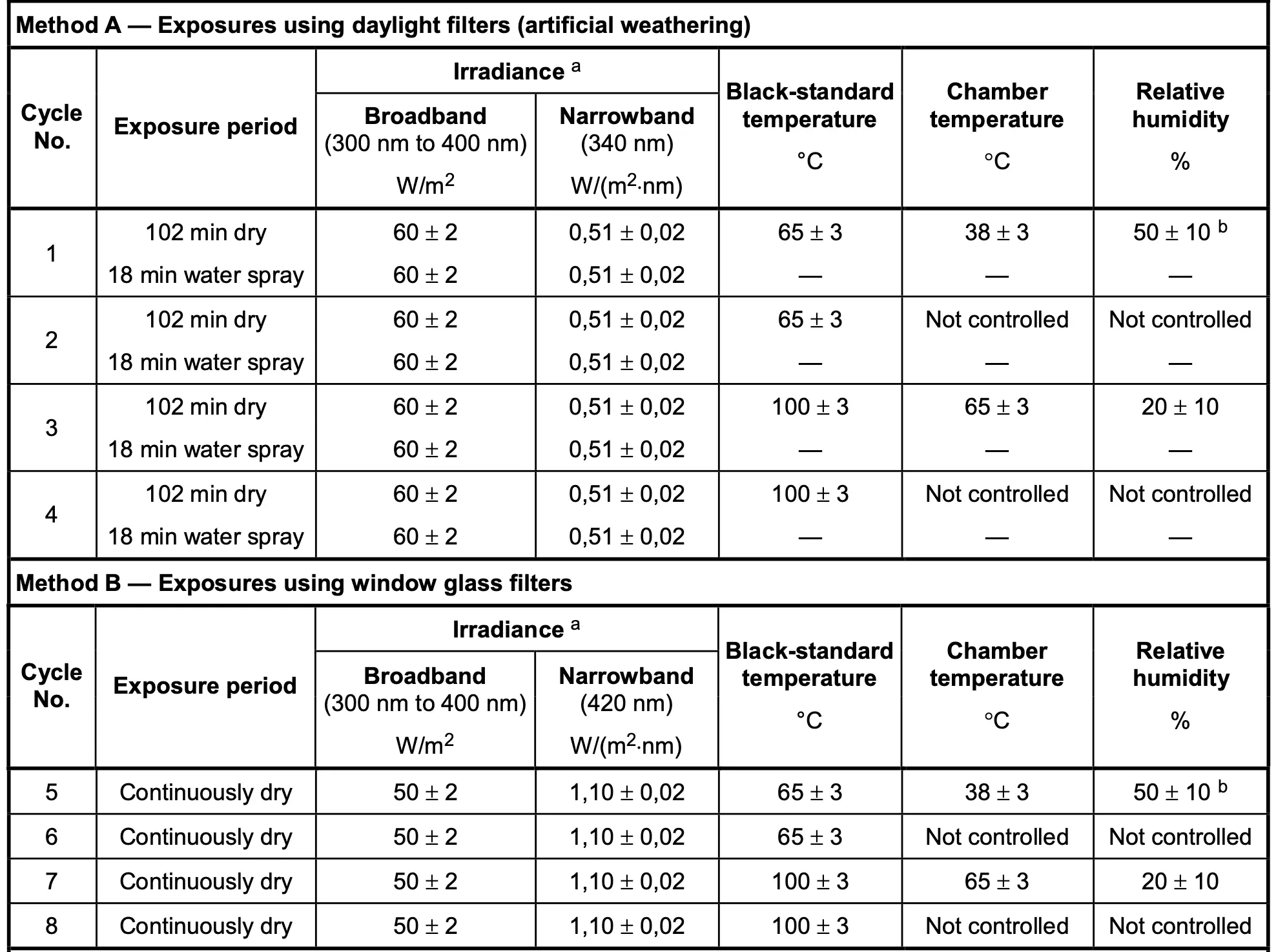

附：标准部分截图
2.3 ISO 4892-3：荧光紫外灯老化测试
此方法通过荧光紫外灯专门模拟日光中的短波紫外线（UV）部分，并结合加热冷凝或喷水功能。
- 灯管类型：
- UVA-340：模拟295-340 nm的日光短波紫外线，与户外实际降解具有极强的相关性，是测试中最推荐的光源。
- UVA-351：模拟透过窗玻璃的紫外线，适用于室内产品评估。
- UVB-313：发射出低于290 nm的高能异常辐射，会导致极快的降解，通常仅用于研发初期的严酷筛选。
- 2024版最新更新：最新版标准明确区分了冷凝型设备和气候箱型设备的区别，并引入了“高辐照度测试”（Method D），比如Cycle 8和Cycle 9，采用“双倍或三倍太阳”强度的UVA-340辐射，大幅缩短了受光量子效应驱动的材料降解测试周期。
典型测试方法
| 循环编号 | 灯管类型 | 暴露周期 | 340 nm 辐照度 | BST 温度 (℃) | 特征与目的 |
|---|---|---|---|---|---|
| Cycle 1 | UVA-340 | 8 小时 紫外光照/4 小时 黑暗冷凝 | 0.76 | 60 (光) / 50 (冷) | 通用标准循环 |
| Cycle 2 | UVA-340 | 8h 光 / 0.25h 喷水 / 3.75h 冷凝 | 0.76 | 50 | 强化对非热良导体的冷却 |
| Cycle 8 | UVA-340 | 8 小时 紫外光照/4 小时 黑暗冷凝 | 1.36 | 60 | “双倍太阳”加速测试 |
| Cycle 9 | UVA-340 | 8 小时 紫外光照/4 小时 黑暗冷凝 | 2.04 | 60 | “三倍太阳”极限加速 |
2.4 ISO 4892-4：开放式碳弧灯老化测试
作为较早期的老化测试技术，现阶段被氙弧灯和紫外荧光灯逐步替代，但在日本及一些传统行业规范中仍被保留。
- 原理：通过在含有稀土金属盐的碳棒之间通电产生电弧，辐射出连续光谱，并通过特定玻璃（如Corex 7058）进行过滤。
- 特点：其红外热辐射分布独特，在诱发某些材料的热应力开裂评估中有一定参考价值，但其操作复杂，需频繁更换碳棒。
3. 三种测试方法的特点分析与对比
| 测试方法 | ISO 4892-2 (氙弧灯) | ISO 4892-3 (荧光紫外灯) | ISO 4892-4 (开放式碳弧灯) |
|---|---|---|---|
| 光谱匹配度 | 最佳。完美模拟紫外、可见光和红外全光谱。 | 局部极佳。对破坏性最强的短波紫外(UVA)模拟极好，缺乏可见和红外光。 | 一般。含有紫外、可见和红外，但在390nm等波段存在不自然的高能量尖峰。 |
| 主要降解类型 | 颜色退化、褪色、粉化、整体老化。 | 聚合物主链断裂、机械性能丧失（变脆）、表面龟裂。 | 表面开裂、综合老化。 |
| 湿度模拟 | 相对湿度控制、表面水喷淋。 | 高温热冷凝（最真实的露水破坏模拟）、水喷淋。 | 湿度控制、水喷淋。 |
| 适用场景 | 注重产品外观（防变色）、染料/颜料以及全生命周期评估的应用。 | 注重材料物理/机械耐久性的评估、快速筛选测试。 | 满足早期历史标准或特定客户指定要求的测试。 |
| 设备与维护成本 | 设备成本高，灯管及水冷/风冷系统耗能大。 | 相对经济，灯管寿命长，维护成本低。 | 维护繁琐，需频繁更换消耗性碳棒。 |
关键参数对比表
| 特性维度 | ISO 4892-2 (氙弧灯) | ISO 4892-3 (荧光紫外灯) | ISO 4892-4 (碳弧灯) |
|---|---|---|---|
| 光源类型 | 氙弧灯管 | 荧光紫外灯管 | 开放式碳弧棒 |
| 光谱范围 | 全光谱 (280-800nm) | 紫外波段为主 | 紫外、可见与红外 |
| 主要模拟环境 | 高保真户外/室内全日光 | 短波UV降解/强化冷凝 | 传统行业加速耐候模拟 |
| 关键循环示例 | Cycle A1 (102 min干/18 min喷淋) | Cycle 1 (8h光照/4h冷凝) | 依赖碳棒顺序燃烧循环 |
4. 配合进行的性能评估 (结合 ISO 4582)
暴露试验后，需依靠 ISO 4582 标准来量化性能变化，形成完整的评价闭环：
- 外观及表面性能：利用分光光度计测量变色（$\Delta E$）、光泽度丧失（微裂纹的先兆）、粉化等非破坏性指标。
- 机械性能损耗：采用破坏性测试，重点监测拉伸强度、断裂伸长率以及冲击强度。例如，试样在紫外与温湿协同作用下，伸长率的剧降往往标志着聚合物已进入严重脆化期。
5. 在高分子材料（塑料）行业的深度应用
ISO 4892 体系目前在高分子材料的研发和品控中占据核心地位：
5.1 太阳能光伏背板 (PV Backsheets)
光伏组件的设计寿命要求长达25年以上。研究表明，单纯的湿热老化（如1000小时的102/18循环）无法暴露某些含氟材料的缺陷。
- PET材料的降解：户外的PET材料老化机理与长期的紫外光老化类似（生成对苯二甲酸TPA单体）。使用 ISO 4892 体系下的紫外老化可以准确验证背板紫外阻隔层的厚度是否能有效保护PET内层。
- 温湿光协同效应：某些耐水解的HPET聚酯背板在单纯的氙灯辐照下表现尚可，但在引入水喷淋后的 综合耐候性测试（ISO 4892-2） 中，会导致机械性能迅速下降和脆化，揭示了实际户外由于雨水和热冲击引发的开裂风险。
5.2 汽车内外饰件 (Automotive Plastics)
汽车部件暴露在极端的环境挑战下。
- 汽车外饰：对于保险杠（TPO材料）、车灯灯罩（PC聚碳酸酯），通常采用 ISO 4892-2（氙弧灯+日光滤光片）结合水喷淋测试，评估防紫外涂层的有效性及材料的抗龟裂能力。
- 汽车内饰：仪表板等部件采用 ISO 4892-2 方法 B（窗玻璃滤光片），配合极高的黑标准温度（如 100℃，Cycle A3），确保材料在暴晒车厢内不会发生热老化、褪色或析出助剂。
5.3 建筑与建材 (Building Materials)
对于屋顶卷材、PVC门窗型材，长期的光氧化和雨水冲刷会导致变色和脆化。
- 利用 ISO 4892-3 的冷凝循环，可以有效模拟露水渗入聚合物孔隙并在黑暗阶段诱发的溶胀效应，从而真实预测潮湿地区建筑材料的长期剥落风险。
5.4 生物降解与环保塑料包装
随着可持续包装的发展，需要评估可降解塑料（如光降解农膜）和回收再生塑料（如再生PE）的耐光稳定性。
- 利用 2024 版 ISO 4892-3 新增的高辐照度法（Method D），企业可以在数天内迅速评估再生塑料中残余杂质对光稳定剂活性的干扰，加速新配方的研发。
6. 标准对比
ISO 4892 与全球主流标准的差异化对比
在全球化贸易中，理解 ISO 4892 与美国 ASTM 标准或中国国标 GB/T 之间的异同，对于企业获得国际认证至关重要。
ISO 4892 vs. ASTM G151/G154/G155
ASTM 标准系列（如 G154, G155）提供了具体的“操作规程”，而 ISO 4892 更像是一个“科学框架”。
| 特性指标 | ASTM G155 (氙弧灯) | ISO 4892-2 (氙弧灯) |
|---|---|---|
| 应用侧重 | 传统上偏向涂料和油漆 | 偏向塑料、纺织品及聚合物 |
| 循环设计 | 预定义固定循环 (如 Cycle 1) | 灵活调整，允许针对材料定制光谱流 |
| 辐照度控制 | 强调单一波点 (如 340 nm) | 允许宽带 (300-400 nm) 与窄带并存 |
| 温度控制 | 通常固定在 63℃ | 调节范围更广 (35-100℃)，强调 BST |
与中国国家标准的对应关系
中国国家标准 GB/T 16422 系列在很大程度上等同采用（IDT）了 ISO 4892 标准：
- GB/T 16422.1 对应 ISO 4892-1。
- GB/T 16422.2 对应 ISO 4892-2（氙弧灯）。
- GB/T 16422.3 对应 ISO 4892-3（荧光紫外灯）。
- GB/T 16422.4 对应 ISO 4892-4（碳弧灯）。
7. 总结
ISO 4892 系列标准不仅是一套操作规程，更是高分子材料耐候性评估的科学逻辑框架。在实际应用中，企业不能盲目追求测试速度，而应：
- 精准匹配服役环境：关注外观和色差推荐使用 ISO 4892-2 (氙弧灯)；关注机械性能快速退化筛选则使用 ISO 4892-3 (荧光紫外灯)。
- 严控测试变量：确保设备的水质、温度（黑板温度）和灯管光谱处于最新校准状态。
- 组合应力测试：结合光照、冷热循环与喷淋冷凝，才能最大限度地在实验室中暴露出高分子材料在自然环境下的真实失效模式。
结论：构建多维度的老化评估战略
ISO 4892 及其 2024 年的最新修订版，标志着实验室加速老化测试进入了一个更具预测性和精确性的新阶段。对于材料科学家而言，该标准不仅仅是一本操作手册，更是一套关于能量、物质与时间相互作用的科学逻辑。
通过深度分析可以得出，卓越的耐候性评估战略应包含三个维度：
- 标准的合规性与选择性：不应盲目追求最高的加速倍率，而应基于产品的最终服役环境（如户外直接暴露 vs. 透过玻璃），在 ISO 4892 的各部分之间做出科学选择。
- 数据的精细化评估：利用 ISO 4582 提供的多指标体系，结合颜色、光泽及微观机械性能的变化，构建全方位的材料降解模型。
- 设备与流程的持续质量控制：严格的校准、纯净的水质以及对环境波动的实时监控，是消除实验室间差异、提升数据公信力的基石。
AI 总结 (Qwen API)
生成时间: 2026-03-10 22:41:25
深度总结：
本文系统梳理了 ISO 4892 系列标准——国际通行的塑料及高分子材料实验室加速老化测试核心框架，兼具科学性、工程实用性与标准化演进特征。全文超越单纯的操作指南层面，深入阐释其底层逻辑、方法论差异、物理化学机制映射、行业应用范式及质量控制要义。
核心洞见包括：
- ISO 4892 并非“寿命换算工具”，而是“失效模式激发器”：强调其本质是受控应力筛选（光照+温+湿），旨在在有限时间内复现自然老化中的关键降解路径（如UV主链断裂、热湿协同脆化、颜料光解），而非建立线性时间折算关系；
- 三类光源代表三种老化哲学：氙弧灯（全光谱保真→外观/综合老化）、荧光紫外灯（靶向短波UV→快速机械性能退化）、碳弧灯（历史延续→特定热应力评估），选择取决于研发目标（预测性 vs. 筛选性 vs. 合规性）；
- 2024版关键跃迁在于“可控加速的精细化”：ISO 4892-3 引入高辐照度法（Cycle 8/9），实现光量子通量倍增而不失相关性，标志加速老化从“经验提速”迈向“机理驱动的定量强化”；
- 闭环评估体系不可或缺：必须与 ISO 4582（性能表征）联用，融合光学（ΔE、光泽）、力学（伸长率骤降）、微观（粉化、龟裂）多维指标，方能构建材料退化图谱；
- 真实性的根基在于变量严控：水质纯度（<5 μS/cm）、黑标温度（BST）精度、滤光片光谱稳定性、设备校准溯源，共同构成数据可比性与跨实验室一致性的技术底线。
该标准已深度嵌入光伏、汽车、建材、环保包装等高端制造的质量门控与研发迭代流程，成为连接分子结构设计与终端服役可靠性的关键桥梁。
核心关键词标签（3–5个）：
#ISO4892 #加速老化测试 #高分子耐候性 #氙弧灯 #荧光紫外灯
