材料耐候性评价指南：色差值 $\Delta E$ 与抗老化等级的标准转换及年限推算
在材料研发与质量控制（QC）领域，定量评估材料在环境暴露后的颜色稳定性是核心任务。本文旨在系统化梳理色差值（$\Delta E$）与抗老化等级（灰度等级）之间的定量关系，并对比主流评估标准及其在工业报告中的应用。

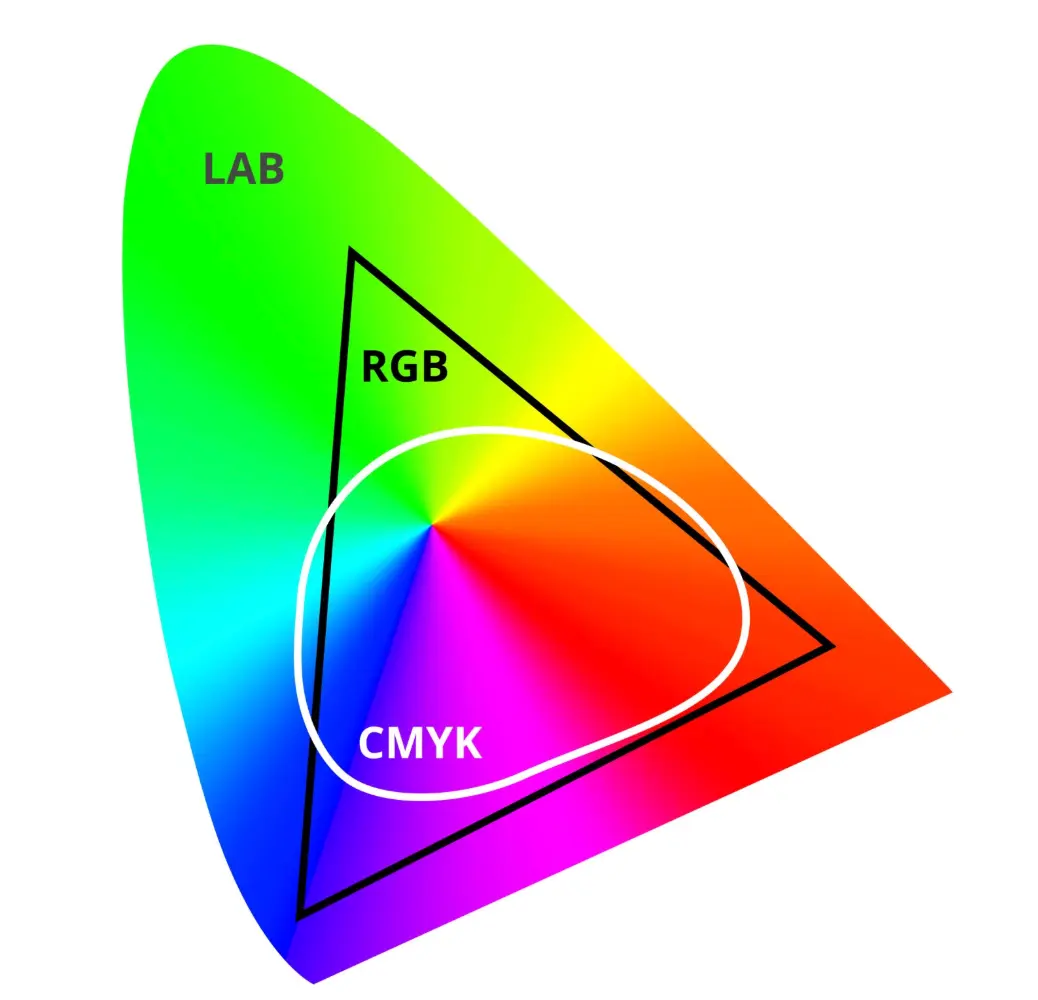

一、 色差计算基础：CIELAB 系统
材料颜色的变化通常通过测色仪获取 $L^*$ （明度）、$a^*$ （红绿轴）、$b^*$（黄蓝轴）数据。色差值 $\Delta E^*_{ab}$ 是通过以下公式计算的欧几里得距离：
$$\Delta E^*_{ab} = \sqrt{(\Delta L^*)^2 + (\Delta a^*)^2 + (\Delta b^*)^2}$$
- $\Delta L^*$：正值代表变浅，负值代表变暗。
- $\Delta a^*$：正值代表偏红，负值代表偏绿。
- $\Delta b^*$：正值代表偏黄，负值代表偏蓝。
二、 评级体系对比：ISO 105-A02 与 ISO 105-A05
抗老化等级（1-5级）的评定存在两种并行路径：视觉评估与仪器计算。
| 维度 | ISO 105-A02(视觉评定) | ISO 105-A05(仪器评定) |
|---|---|---|
| 定义名称 | 评定变色用灰色样卡 (Visual Gray Scale) | 测定变色用数字化灰卡评级 (Instrumental Gray Scale) |
| 评估方式 | 肉眼视觉比对。评级员在标准光源下，将样本变色程度与物理灰卡对比 。 | 仪器测量计算。通过分光测色仪获取数据，并利用数学公式转换等级。 |
| 核心工具 | 标准光源箱、物理灰色样卡（9对色块）。 | 分光测色仪、符合 A05 算法的计算软件。 |
| 输出结果 | 离散等级：1, 1-2, 2, 2-3, 3, 3-4, 4, 4-5, 5。 | 连续数值（如 4.2）或舍入后的标准等级（如 4-5） 。 |
| 客观性 | 受环境光线、评级员视力及心理状态影响，存在主观偏差 。 | 结果高度可重复，不受人为因素干扰，具有客观性。 |
| 适用性 | 适合快速定性检查，及纹理复杂、不适合仪器测量的样本。 | 适合 R&D 研发、精密对标及第三方公正报告（如 Intertek 报告） 。 |
因目前主要使用仪器测试，下述重点介绍ISO 105-A05(仪器评定)具体方法。
三、 色差值与等级的定量对应关系
ISO 105-A05 的全称为《纺织品 色牢度试验 第A05部分：测定变色用数字化灰卡评级》（Textiles — Tests for colour fastness — Part A05: Instrumental assessment of change in colour for determination of grey scale rating）。
该标准的核心功能是将分光测色仪测得的色度数据（如 $L^*$, $a^*$, $b^*$）通过数学公式转换为对应的灰卡等级（1-5级）。以下是该标准的关键技术细节：
1. 核心计算逻辑
ISO 105-A05 不直接使用简单的 $\Delta E^*_{ab}$，而是使用一个经过修正的色差值 $\Delta E_F$。其计算公式逻辑如下：
- 色差修正：公式考虑了人眼对于不同色调（Hue）和饱和度（Chroma）变色的敏感度差异。
- 级数计算：将 $\Delta E_F$ 带入特定的对数方程来确定连续等级（如 4.2 级），随后根据舍入规则确定最终等级（如 4-5 级）。
2. 数字化等级与色差 ($\Delta E$) 的对应阈值
在 ISO 105-A05 的仪器评定体系中，每个等级都有明确的 $\Delta E$ 范围界限（允许存在微小的标准演变差异）：
| 灰卡等级 (GS) | 色差值范围 (ΔE) | 备注 |
|---|---|---|
| 5 | $\Delta E \le 0.22$ | 视觉无差异 |
| 4-5 | $0.22 < \Delta E \le 1.25$ | 极轻微变色 |
| 4 | $1.25 < \Delta E \le 2.02$ | 略有变色 |
| 3-4 | $2.02 < \Delta E \le 2.89$ | 明显变色 |
| 3 | $2.89 < \Delta E \le 4.12$ | 较明显变色 |
| 2-3 | $4.12 < \Delta E \le 5.84$ | 严重变色 |
| 2 | $5.84 < \Delta E \le 8.23$ | 显著变色 |
| 1-2 | $8.23 < \Delta E \le 11.64$ | 极严重变色 |
| 1 | $\Delta E > 11.64$ | 剧烈变色 |
3. 该标准的优势
- 客观性：消除不同检验员之间由于生理差异（如色弱、眼部疲劳）或环境光源波动导致的视觉评价误差。
- 高精度：提供比肉眼观察（只能判出 0.5 级差）更精细的连续数值参考。
- 一致性：确保在全球不同实验室（如 Intertek 的上海分中心）之间具有统一的判定尺度 。
该标准虽然源自纺织行业，但已成为塑料、建材等工业领域进行耐候性定级的通用底层逻辑。
四、具体报告分析

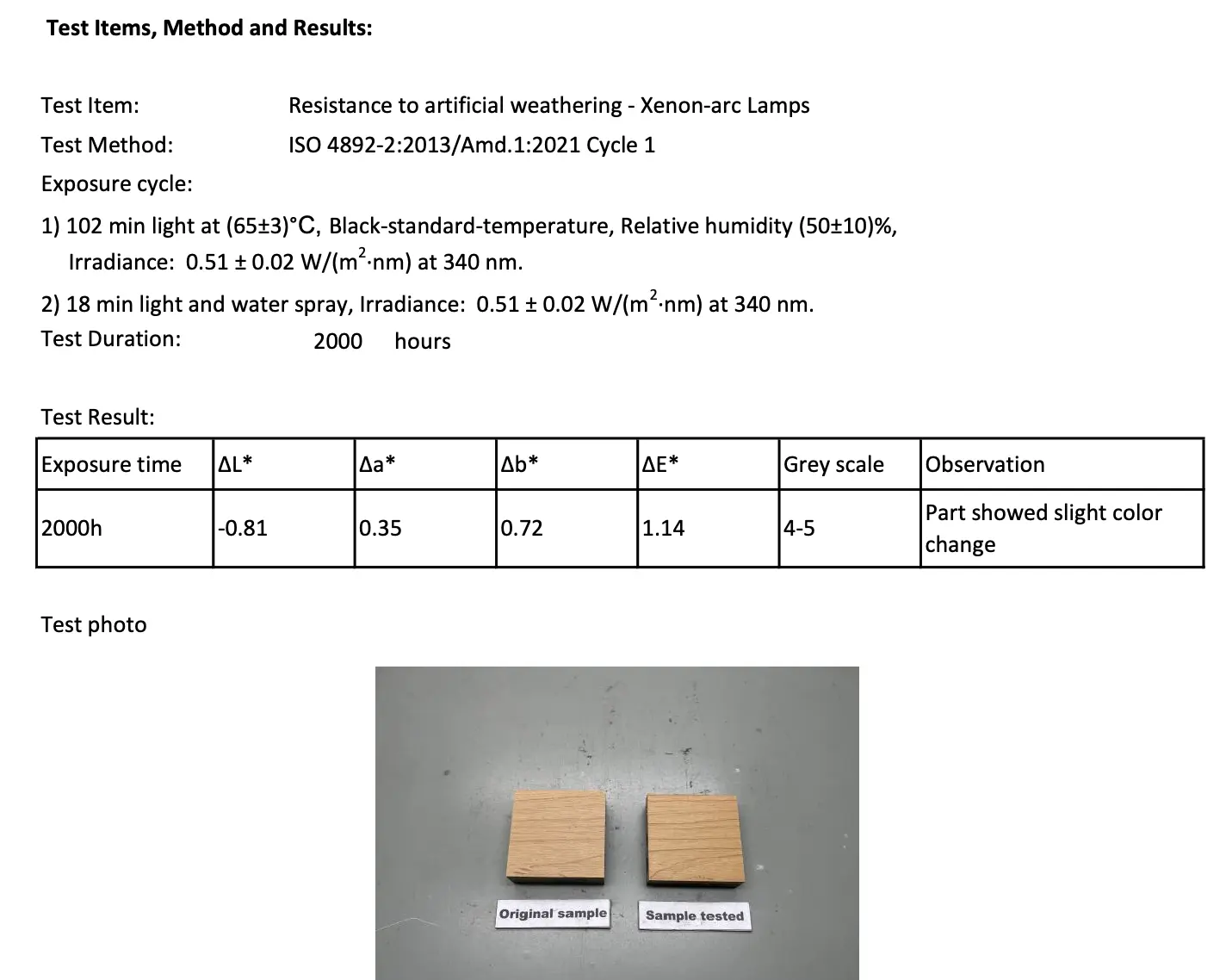

如下述为Intertek的报告截图：
根据这份人工加速老化测试报告测试结果 ，针对实测色差值 $\Delta E^* = 1.14$ 却被评定为 4-5 级 的结果 ，其技术解释如下：
1. 报告核心测试数据
- 测试对象：xxx木塑户外地板 。
- 测试方法：ISO 4892-2:2013/Amd.1:2021 循环 1（氙弧灯暴露） 。
- 测试时长：2000 小时 。
- 实测色差：$\Delta E^* = 1.14$ 。
- 灰卡评级：4-5 级 。
2. 评级为 4-5 级的逻辑依据
- 标准转换区间差异：在材料检测行业中，灰卡等级与 $\Delta E$ 的转换通常参照 ISO 105-A05（仪器评定变色等级）。虽然简化版对照表常将 4-5 级的上限设为 1.0，但在实际的仪器计算公式中，4-5 级的判定区间通常可延伸至 1.25 左右。因此，$1.14$ 落入 4-5 级区间符合该实验室的判等标准 。
- 视觉观察辅助：报告的“Observation”（观察结果）一栏明确标注为“Part showed slight color change”（部分显示轻微颜色变化） 。在 4-5 级的定义中，变色应处于“极微小”到“轻微”之间，这一目测结论支持了 4-5 级的定级。
- 数据舍入规则：实验实验室（如 Intertek）在进行等级转换时，会根据校准过的分光测色仪软件自动计算。若计算所得的连续级数值更接近 4.5（即 4-5 级），则会按此定级 。
3. 老化性能评价
- 优异性：对于木塑或复合材料（Decking boards）而言 ，在经历 2000 小时（模拟长期户外光照与喷淋）的高强度暴露后 ，色差值仅为 1.14 ，表明该产品的抗紫外线及耐候性能处于极高水平。
- 一致性：各维度偏差较小（$\Delta L^* = -0.81, \Delta a^* = 0.35, \Delta b^* = 0.72$），说明变色方向主要是轻微变暗和极小程度的偏黄/偏红，未出现剧烈的褪色现象 。
五、测试结果对应户外使用年限推算
将实验室加速老化测试（如报告中的 2000 小时氙灯老化）推算为具体的户外使用年限，是材料可靠性工程中的核心难点。目前行业内不存在统一、固定的转换比例，但可以通过**等效辐射总量（Total Radiant Exposure）**法进行逻辑推算。
以下是针对报告结果数据进行年限推算的技术逻辑：
1. 核心推算逻辑：辐射能量等效法
推算的基础是将实验室中受控的紫外辐射能量，与特定地理区域每年的平均太阳辐射能量进行对比。
实验室辐射能计算 ：
- 报告测试条件：辐照度为 $0.51 W/(m^2 \cdot nm)$（在 340nm 处）。
- 测试时长：$2000 h$ 。
- 计算公式：$H_{lab} = E \cdot t$。
- 在 ISO 4892-2 标准下，该辐照度对应的 300nm-400nm 波段总紫外辐照度约为 $60 W/m^2$。
- 2000 小时总辐射量：$60 W/m^2 \times 2000 h = 120,000 Wh/m^2 = 432 MJ/m^2$（紫外波段）。
2. 不同地理区域的年辐射量参考值
不同地区的年均紫外辐射量差异巨大，导致 2000 小时对应的年限不同：
| 地理区域（年均 UV 辐射量） | 432 MJ/m2 等效户外年限 | 气候特点 |
|---|---|---|
| 佛罗里达 / 亚利桑那 (~280-330 $MJ/m^2$) | 1.3 - 1.5 年 | 极端高紫外、高湿热/干热 |
| 中国华南地区 (上海/广州) (~200-240 $MJ/m^2$) | 1.8 - 2.2 年 | 中高强度紫外 |
| 中欧 / 北欧地区 (~100-140 $MJ/m^2$) | 3.1 - 4.3 年 | 低紫外强度 |
3. 影响推算准确性的关键修正因子 (Acceleration Factor, AF)
简单的辐射等效并不等于实际使用寿命，必须考虑以下变量因子：
- 温度因子 ($A_T$)：报告中黑标准温度为 $(65\pm3)^\circ C$ 。若实际使用环境平均温度较低，材料降解速度会减慢，实验室 2000 小时的代表性会相应拉长。
- 水分循环 ($A_W$)：报告包含每周期 18 分钟的喷淋 。喷淋模拟了雨水和结露对材料表面的热冲击及水解作用。对于聚氨酯或木塑地板，水分引起的应力开裂往往比纯光照更具破坏性。
- 材料降解阈值：报告结果显示 $\Delta E^* = 1.14$（4-5 级）。这说明在经历等效于华南地区约 2 年的极端暴露后，材料仍处于“极轻微变色”阶段。
- 外推法：若假设降解为线性（实际多为非线性），达到 3 级（变色可被明显察觉）可能需要 8000 小时以上。
4. 行业经验值（针对户外地板/建材）
在木塑建材（WPC）或户外涂层行业，通用的粗略参考经验如下：
- 1000 小时 氙灯老化（ISO 4892-2）通常对应户外 1 年 的使用表现（以中等气候区为准）。
- 2000 小时 达到 4-5 级，意味着该产品在实际户外环境下，3-5 年 内保持视觉无显著变色的概率极高。
技术总结与局限性
- 数据支撑：本报告 2000 小时的测试数据证明了该材料具备优异的长效耐候基础 。
- 不确定性：实验室无法完全模拟大气污染物（酸雨、臭氧）及昼夜温差带来的物理疲劳。
- 合规性建议：在对外技术声明时，建议表述为：“经过 2000 小时人工加速老化测试（等效于特定区域 X 年辐射量），色差维持在 1.14 以内。”
