自动化工具：将 Markdown 文档转换为静态 PNG 思维导图脚本

发表于 分类于 本文字数： 4k 阅读时长 ≈ 7 分钟

若期望更清晰地查阅Markdown文件，以思维导图的形式呈现将更有助于阅读与记忆。然而，博主在尝试使用诸多软件，诸如Processon、DrawIO等，将Markdown文件转换为思维导图图片时，操作极为不便。最终发现一款Vscode插件（Markmap - Visual Studio Marketplace）能够较为轻松地达成此功能，但该插件仅支持导出html或svg格式，后续查看时存在诸多不便。

基于此情形，特自行开发一款脚本，借助该脚本可极为便捷地自动导出美观的思维导图图片。此方案依托Python的自动化特性，旨在将Markdown格式的文档转换为高分辨率的静态图片（PNG）思维导图。该方案有效融合了Markmap的解析能力与Playwright的浏览器渲染技术。

技术架构与工具链

该脚本通过以下三个阶段完成数据转换：

  1. 解析阶段：利用 markmap-cli (Node.js) 将 Markdown 标题层级转换为包含动态 SVG 的独立 HTML 文件。
  2. 渲染阶段：通过 Playwright 启动 Chromium 无头浏览器加载生成的 HTML。
  3. 捕获阶段：定位页面中的 svg.markmap 元素，并执行像素级截图。
组件 作用 备注
Markmap 核心转换引擎 负责层级逻辑与 SVG 生成
Playwright 浏览器自动化 解决 JavaScript 异步渲染的截图问题
Python 胶水语言 控制流程、管理文件系统及异步任务

环境配置

运行此脚本需要 Node.js 和 Python 环境。

1. 安装全局工具 (Node.js)

1
npm install -g markmap-cli

2. 安装 Python 依赖

1
2
pip install playwright
playwright install chromium

自动化脚本实现 (md2img.py)

此脚本文件也可查看：zhyong26/Mac_shells: 个人使用脚本

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
import os
import subprocess
import asyncio
from playwright.async_api import async_playwright

async def capture_map(html_file, output_png):
    """
    渲染并截取高分辨率思维导图
    """
    async with async_playwright() as p:
        # 启动 Chromium，建议在调试时将 headless 设为 False
        browser = await p.chromium.launch(headless=True)
        # device_scale_factor=2 用于提升 200% 的导出清晰度
        context = await browser.new_context(device_scale_factor=2)
        page = await context.new_page()

        abs_path = os.path.abspath(html_file)
        await page.goto(f"file://{abs_path}")

        try:
            # 等待 Markmap 渲染核心类加载
            svg_selector = "svg.markmap"
            await page.wait_for_selector(svg_selector, timeout=10000)

            # 强制等待 2 秒以确保初始缩放动画（fit）结束
            await asyncio.sleep(2)

            # 定位 SVG 并截图
            element = page.locator(svg_selector)
            await element.screenshot(path=output_png, omit_background=False)

        except Exception as e:
            print(f"渲染过程出错: {e}")
        finally:
            await browser.close()

def run_conversion(input_md):
    if not os.path.exists(input_md):
        print(f"找不到输入文件: {input_md}")
        return

    base_name = os.path.splitext(input_md)[0]
    temp_html = f"{base_name}_temp.html"
    output_png = f"{base_name}.png"

    try:
        # 调用 markmap-cli，--offline 参数确保内嵌 JS 资源
        subprocess.run(["markmap", input_md, "-o", temp_html, "--offline"], check=True)

        # 执行异步渲染截图
        asyncio.run(capture_map(temp_html, output_png))

        # 清理中间 HTML
        if os.path.exists(temp_html):
            os.remove(temp_html)

        print(f"完成: {output_png}")
    except Exception as e:
        print(f"执行失败: {e}")

if __name__ == "__main__":
    import sys
    if len(sys.argv) < 2:
        print("用法: python md2img.py test.md")
    else:
        run_conversion(sys.argv[1])

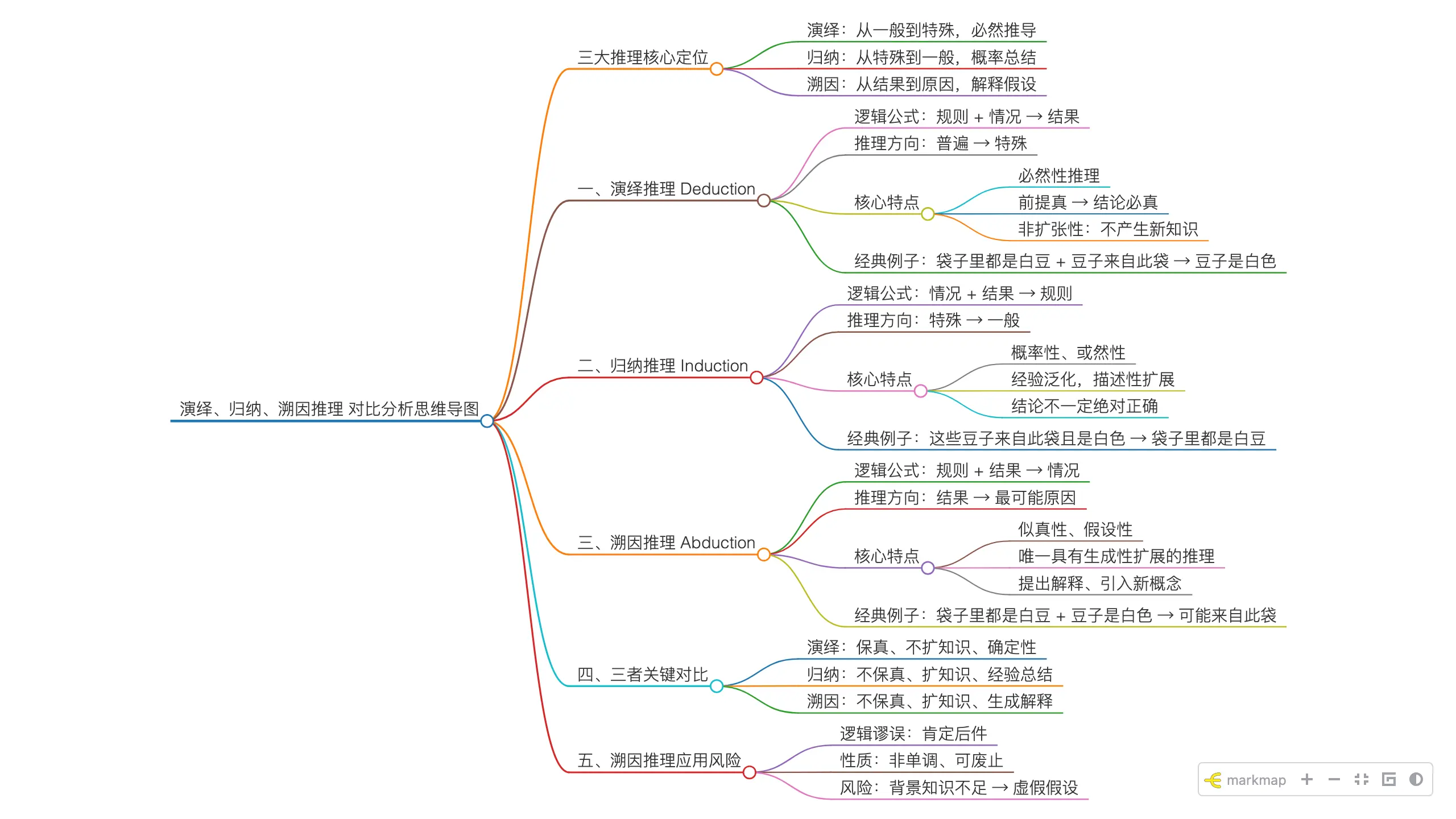

生成的思维导图如下：

原markdown内容

演绎、归纳、溯因推理 对比分析思维导图

  • 三大推理核心定位

    • 演绎：从一般到特殊，必然推导
    • 归纳：从特殊到一般，概率总结
    • 溯因：从结果到原因，解释假设

  • 一、演绎推理 Deduction

    • 逻辑公式：规则 + 情况 → 结果
    • 推理方向：普遍 → 特殊
    • 核心特点
      • 必然性推理
      • 前提真 → 结论必真
      • 非扩张性：不产生新知识
    • 经典例子：袋子里都是白豆 + 豆子来自此袋 → 豆子是白色

  • 二、归纳推理 Induction

    • 逻辑公式：情况 + 结果 → 规则
    • 推理方向：特殊 → 一般
    • 核心特点
      • 概率性、或然性
      • 经验泛化，描述性扩展
      • 结论不一定绝对正确
    • 经典例子：这些豆子来自此袋且是白色 → 袋子里都是白豆

  • 三、溯因推理 Abduction

    • 逻辑公式：规则 + 结果 → 情况
    • 推理方向：结果 → 最可能原因
    • 核心特点
      • 似真性、假设性
      • 唯一具有生成性扩展的推理
      • 提出解释、引入新概念
    • 经典例子：袋子里都是白豆 + 豆子是白色 → 可能来自此袋

  • 四、三者关键对比

    • 演绎：保真、不扩知识、确定性
    • 归纳：不保真、扩知识、经验总结
    • 溯因：不保真、扩知识、生成解释

  • 五、溯因推理应用风险

    • 逻辑谬误：肯定后件
    • 性质：非单调、可废止
    • 风险：背景知识不足 → 虚假假设

核心技术参数说明

  • device_scale_factor=2：该参数模拟高分辨率屏幕。若不设置，生成的图片在放大时会出现明显的文字锯齿。
  • omit_background=False：确保生成的图片具有非透明的底色（默认为白色），增加在各类文档查看器中的兼容性。
  • await asyncio.sleep(2)：Markmap 渲染后会自动调整缩放级别以适应窗口。如果立即截图，可能会截取到动画过程中的偏移画面。
  • svg.markmap 定位器：不同于整页截图，此定位器能自动修剪掉浏览器窗口的冗余空白，仅保留思维导图主体。

局限性与已知问题

  • 性能开销：由于需要启动 Chromium 内核，转换大型 Markdown 文件时 CPU 和内存占用较高。
  • 层级深度：若 Markdown 层级超过 6 级，生成的图片宽度可能会极长，建议在输入文件中适当控制内容密度。
